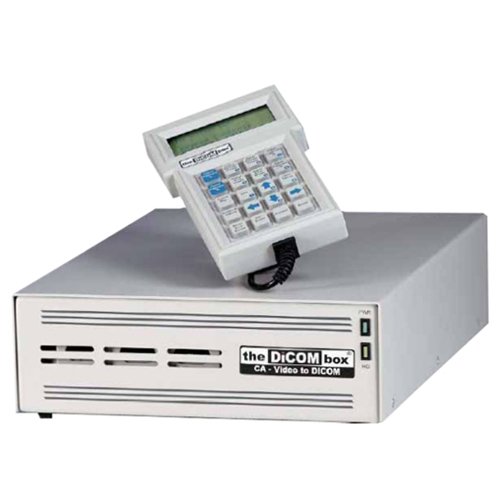

NAI DiCOM Box Ca Image Capture Device

Capturadores de Imagenes NAI - Soma Technology, Inc.

Descripción

Dispositivo de captura de imágenes

NAI DiCOM Box Ca

Agregue conectividad de red a prácticamente cualquier sistema de imágenes basado en vídeo. La solución DICOM de vídeo a DICOM de la caja CA proporciona conectividad «fuera de la plataforma» para una variedad de aplicaciones de red, como servidores de impresión y de archiving a través del estándar DiCOM 3,0. Ideal para crear redes de impresión flexibles y escalables o probar diversas modalidades en PACS, redes de Teleradiología e interfaz RIS mediante modalidad Worklist.

  • Impresión DICOM, tienda DICOM.
  • Modalidad Worklist
  • La modalidad realizó el paso del procedimiento (MPPS)
  • Compromiso de almacenamiento.
  • Multi-modalidad compatible con más de 250 modelos.
  • Hospedar tarifas de vídeo hasta 20 MHz de velocidad de píxel.
  • Configuraciones de alta velocidad de línea disponibles.
  • Entrada de vídeo entrelazada o no entrelazada.

Clases de servicio DiCOM

  • Impresión DiCOM
  • Tienda DiCOM opcional
  • Modalidad DiCOM opcional Worklist
  • MPPS DiCOM opcional
  • Compromiso de almacenamiento DiCOM opcional

Entrada de vídeo estándar

  • Vídeo compuesto monocromático en la entrada verde
  • Rojo, verde, azul (RGB) y sincronización compuesta (puede ser configurado para la sincronización en verde y sincronización separada)
  • Nominal 525/625 líneas 30/25 fps
  • Entrelazado o no entrelazado
  • Pixel reloj mínimo: 7 MHz
  • Pixel reloj máximo: 20 MHz/línea baja tarifa
  • Alta tasa de 150 MHz

Adquisición de vídeo

  • Hasta 768 x 580, 20 MHz, 8 bit
  • Captura de color de un solo marco
  • Color de 24 pedacitos (colores 16.777.216)

Conectores de red de almacenamiento interno

  • Disco duro de 2,2 GB o mayor
  • Ethernet 10/100 Base T – seleccionable
  • DB15 de alta densidad video de la entrada-salida, pernos femeninos
  • Red: Gato modular de 8 pernos (RJ45)
  • Teclado de interfaz del operador; DB9, pernos masculinos
  • Entrada del control del anfitrión: DB9, pernos masculinos
  • Entrada alejada de la captura: BNC, pernos femeninos

Módulo de entrada de energía

  • 115-230 voltios, +/-15% 47-63 Hz, 120 va
  • Altura: 3,25 pulgadas (8,25 cm)
  • Anchura: 10,125 pulgadas (25,72 cm)
  • Profundidad: 14,125 pulgadas (35,88 cm)
  • Peso: 8 libras (3,68 kg)

Funcionamiento ambiental

  • Temperatura: + 50 ° f a + 104 ° f, (+ 10 ° c + 40 ° c)
  • Presión barométrica: 700 hPa a 1060 hPa
  • Humedad relativa: 5% a 80% sin condensación
  • Temperatura: + 14 ° f a + 122 ° f, (+ 10 ° c + 50 ° c)
  • Humedad relativa: 5% a 85% sin condensación

Requisitos de liquidación

  • 3 pulgadas (7.6 cm) para la conexión del cable del panel trasero
  • No obstruya el flujo de aire de ventilación en la parte delantera y trasera del módulo

Clasificación

  • Clase IEC601 I
  • Equipo ordinario tipo B
  • Funcionamiento continuo

Aprobaciones de agencias

  • UL 60601-1
  • CAN/CSA C22.2 NO. 601.1-M90
  • EN 60601-1-2 Class B Group 1
  • FCC part 15

Entrada de vídeo de línea alta opcional

  • Imagen de la tarifa de la línea 150 MHz/High
  • Matriz de la imagen máxima: 2048 x 1024

Captura de línea alta opcional

  • Hasta 2048 x 1024, 150MHz, 8 BT mono, color de 24 bits
