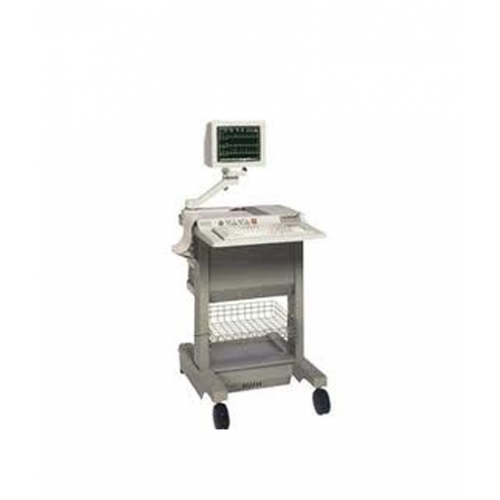

Características Q-4500 Quinton
- Controlador Q4500 con caminadora Q55
- Congele la mitad de la pantalla mientras que la otra mitad exhibe el ECG vivo
- Hasta 7 protocolos ergómetro definidos por el usuario, cada uno con una etapa de reposo y hasta 99 de ejercicio
- El registrador termal de alta resolución de la carta produce informes de calidad listos para la firma
- El menú, la entrada, y las funciones de control son fácilmente accesibles en el teclado PC-compatible desprendible.
Especificaciones de las características Quinton Q-4500
Dimensiones
- Altura:: 59in (150 cm)
- Ancho: 24 pulg (61 cm)
- Profundidad: 31 pulg (79 cm)
- Peso: 142 lbs, 65 kg
Sistema general
- Respuesta de frecuencia: 0,05 a 100 Hz.
- Aumento del sistema de visualización y análisis: filtro de artefactos musculares (seleccionable por el usuario); filtro de línea de base errante (seleccionable por el usuario) x2, x1, x 0.5 (x1-10 mm/MV)
- Señal de calibración: 1,0 mV para 200 milisegundos
- Grupo del transductor: estándar 12-Lead, transductores francos, canadiense, Cornell 12-Lead, secuencia de Cabrera
- Longitud del grupo de transductores (auto 12-Lead): 2,5 o 5,0 segundos.
- Simulador de ECG: señales de ECG para 14 sitios del electrodo, frecuencia cardíaca programable (seleccionable por el usuario entre 30 a 240 BPM) y PVC (seleccionable por el usuario).
- Salidas: pulso TTL para detección de QRS. 3 salidas analógicas seleccionables por el usuario entre 3 conductores de ECG actuales, frecuencia cardíaca, velocidad/grado de la cinta, ergómetro RPM/carga de trabajo.
- Protección del desfibrilador: protegido a 360 julios
- Impedancia de entrada: 20 megohmios
- Rechazo de modo común: 100 dB (mínimo) a 60 Hz.
- Identificación del pulso de los marcapasos: por EC 13 3,2, 9, 12.
- Canales de entrada: adquisición simultánea de todos los leads.
Monitor CRT
- Tamaño: 14 «diagonal
- Tipo: exploración de trama monocromática de alta resolución
- Palmo de la memoria: 8 segundos de ECG
- Característica del helada: formato de pantalla partido con los cuatro segundos más viejos de ECG congelados
- Datos exhibidos: etapa, tiempo de la etapa, tiempo del ejercicio, velocidad, grado, presión arterial, y frecuencia cardíaca.
Cómputos ECG
- Cálculo de RRHH: promedio de 6 segundos, actualizado cada 2 segundos
- Parámetros del St: llano, cuesta
- St punto de referencia: J-Junction, (offset QRS), seleccionable por el usuario, variable
- Canal de detección de QRS: velocidad espacial absoluta del vector
- Pantallas del controlador de dispositivo de ejercicio:
- El grado exhibió en%. La velocidad mostrada en la carga de trabajo mph, km/h o m/min se muestra en KP, m/min o Watts.
- Protocolos de entorno definidos por el usuario: incluye procedimientos definidos por el usuario y Protocolo de informe final. 3 protocolos residentes: Bruce, manual, y astrand. El número infinito de protocolos usuario-programables, cada uno con hasta 99 etapas y calienta/se refresca abajo
