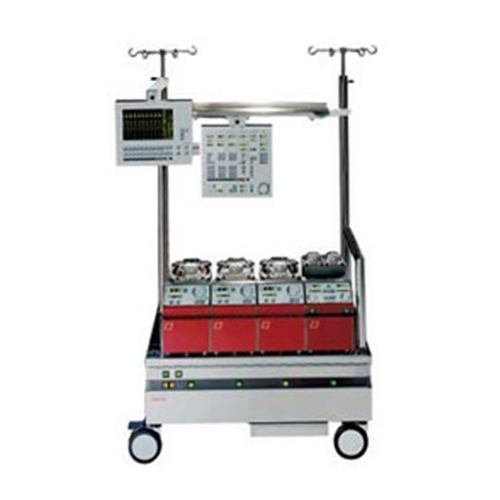

Características del Maquet Jostra HL20
El sistema de la perfusión de MAQUET Jostra HL 20 es confiable, flexible y adaptable. Combina la tecnología compleja necesaria para la cirugía cardiopulmonar con el manejo claro y sucinto necesario para la gerencia de paciente segura y eficaz.
Las bombas de rodillos peristáltica funcionan silenciosamente y suavemente en la energía de baja tensión suministrada por la consola. Todos los controles y monitores se gestionan desde un único panel para lo último en la operación de fácil uso.
- Complete el sistema de cuatro bombas
- Sistema de control de presión y temperatura
- Sistema de protección de émbolos de aire
- Unidad de monitor cardioplegia
- Una pantalla plana proporciona información gráfica y de estado funcional de un vistazo; todas las funciones de supervisión y de advertencia están en un panel
- Una perilla ajusta todos los ajustes excepto la velocidad de la bomba
- La función de la bomba está dedicada por su nombre, no por su ubicación, y la función asignada de la bomba se muestra en su panel frontal
- En un apagón, un sistema completamente automático de la batería de reserva será enganchado y funcionará el sistema entero para el tiempo suficiente para terminar la mayoría de los procedimientos quirúrgicos
- Todas las bombas y módulos operan con una potencia de 24 voltios para aumentar la seguridad del paciente y del operador
- Todas las conexiones eléctricas están dentro del HL 20; no hay cables que sobresalgan o que interfieran para romperse, enredarse o desenchufarse accidentalmente
Especificaciones del Maquet Jostra HL20
Datos técnicos de la consola
- Clase protectora 1, tipo de seguridad B baterías de IP64 2 x 12 V, tipo sin mantenimiento de 30 ah
Voltage:
- 100 – 115 VAC
- Corriente máxima de la fuente 16A
- Fusibles principales 16A
- 220 – 240 VAC
- Corriente máxima de la fuente 7A
- Fusibles principales 7A
24 V DC sistema de baja tensión interna
- Fusibles de la bomba 16A
- Foco halógena fusibles 3A
- Tiempo de funcionamiento máximo en el sistema de reserva de la batería 5 1.5h
Dimensiones
- Consola de cuatro bombas
- Dimensiones (W x D x H) 855 x 600 x 1485m
- Altura máxima 2600m
- Altura base de la consola 403m
- Altura para bombear insertos 615mm
- Peso 80Kg
- Consola de cinco bombas
- Dimensiones (W x D x H) 1036 x 600 x 1485m
- Altura máxima 2600m
- Altura base de la consola 403m
- Altura para bombear insertos 615mm
- Peso 96kg
Datos técnicos de la bomba del rodillo
- Módulo de la bomba del rodillo
- Clase protectora 1, seguridad B IP64
- Tensión de alimentación 24 V DC
- Corriente máxima de la fuente 15A
- Velocidad principal, delantero y reverso 0-250 rpm
- Velocidad del esclavo, delantero y reverso ± 20% de la velocidad principal de la bomba o máximo 275 rpm
- Velocidad del esclavo de cardioplegia (cociente de la mezcla) 0-102% de la velocidad principal de cardioplegia
- Exactitud de la velocidad ± 0,5 RPM
- Resolución 1 rpm
- Caudales: 1/2 «0-10,0 lpm 3/8» 0 – 6,6 lpm 1/4 «0 – 3,2 LPM
- Resolución de la pantalla de flujo 0,01 LPM
- Tamaño máximo 5/8 «x 3/32» de la tubería
- Dimensiones L x W x H 179 x 373 x 267mm
- Peso 17,8 kg
- Módulo de la bomba gemela
- Clase protectora 1, seguridad B IP64
- Tensión de alimentación 24 V DC
- Corriente máxima de la fuente 16A (ambas bombas)
- Velocidad principal, delantero y reverso 0-250 rpm
- Velocidad del esclavo, delantero y reverso ± 20% de la velocidad principal de la bomba o máximo 275 rpm
- Exactitud de la velocidad ± 0,5 RPM
- Resolución 1 rpm
- Caudales: 1/4 «0 – 1,5 LPM
- Resolución de la pantalla de flujo 0,01 LPM
- Tamaño máximo 1/4 «x 3/32» de la tubería
- Dimensiones L x W x H 179 x 373 x 278mm
- Peso 13.7 kg
