Medtronic Performer CPB

Características del Medtronic Performer CPB

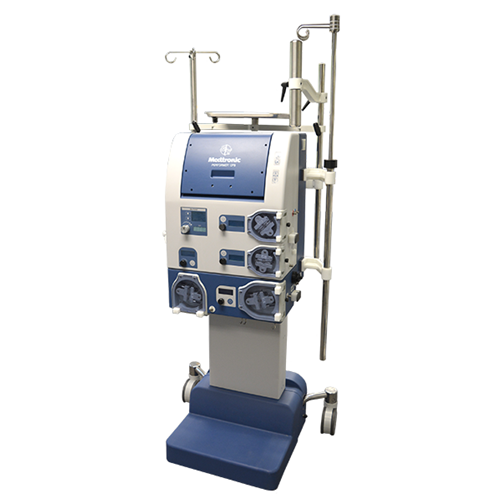

El sistema CPB de Medtronic Performer, de aquí en adelante denominado Performer CPB, es un dispositivo de apoyo extracorporal electromecánico utilizado durante los procedimientos de bypass cardiopulmonar. Es una consola integrada que puede proporcionar el soporte circulatorio total del sistema cardiopulmonar usando la bomba de sangre centrífuga de Medtronic ® bio-Pump ®.

• Monitoreo de temperatura usando sondas serie YSI 400 para 8 temperaturas.
• Monitoreo de flujo para la línea arterial usando una sonda de flujo ultrasónico transónicas reutilizable.
• Saturación de oxígeno y monitoreo de hematocrito usando un sensor optoeléctricos.
• Temporizadores para el tiempo de la bomba, tiempo de la abrazadera y tiempos de entrega y intervalos de cardioplegia.
• Detección de burbujas de aire (Abd) de macro-aire en el circuito arterial.
• Detección de burbujas de aire (Abd) de macro-aire en el circuito cardioplegia.
• Tecnología de extracción de aire activo (AAR).
• La detección de nivel utiliza un par de sensores de nivel para monitorear los cambios en el líquido o el volumen sanguíneo en los reservorios.
• 12,1 en pantalla táctil a color.

Especificaciones del Medtronic Performer CPB

Descripción Física

• Anchura: 19,6 in (50 cm)
• Profundidad: 22 en (56cm)
• Altura: 39,4 in (100 cm) – 55,1 in (140 cm)
• Peso: aprox. 198 lbs (90 kg)

Condiciones de funcionamiento

• Temperatura: 50 ℉ – 104 ℉ (10 ℃ – 40 ℃)
• Humedad: 30% – 75% humedad relativa no condensada
• Presión atmosférica: 700-1060 mbar
• Condiciones de transporte y almacenamiento temperatura:-4 ℉ – 140 ℉ (-20 ℃ – 60 ℃)
• Humedad: 10% – 90% de humedad relativa no condensada
• Presión atmosférica: 700 – 1060 mbar

Datos eléctricos

• Clasificación (en cuanto a EN60601-1): clase I, tipo BF
• Modo de operación: continuo
• Voltaje: 100 a 240 VAC ± 10%
• Frecuencia: 50 a 60 Hz ± 10%
• Corriente: máx. 6 a (100 a 120V); Max. 3 a (220 a 240V)
• Absorción de energía: máx. 600 va
• Corriente de fuga de tierra: < 300 μA
• Corriente de fuga del paciente: < 100 μA
• Protección de ingreso (código IP según IEC 60529): IP 21: protegido contra objetos extraños de 12 mm de diámetro y mayor; protegido contra el agua de caída.

Bomba PM1

• Bomba peristáltica unidireccional con sistema operativo manual
• Flujos: hasta 3,7 L/min (9,5 mm (3/8 in) segmento de la bomba); Hasta 3,7 L/min (6,4 mm (1/4 in) y 6,4 mm (1/4 in) segmentos de la bomba); Hasta 1,8 L/min (6,4 mm (1/4 in) segmento de la bomba)
• Tolerancia máxima: el ± 10%
• Rango de presión dentro de la tolerancia:-150 a + 500 mm Hg
• Sistema de protección: retroalimentación con señal de rotación detectada en el encoder; Sensor de tapa abierta (y posterior obstrucción de la bomba).

Bomba PM2

• Bomba peristáltica unidireccional con sistema operativo manual
• Flujos: hasta 1,5 L/min (9,5 mm (3/8 in) segmento de la bomba); Hasta 1,5 L/min (6,4 mm (1/4 in) y 6,4 mm (1/4 in) segmentos de la bomba); Hasta 0,8 L/min (6,4 mm (1/4 in) segmento de la bomba)
• Tolerancia máxima: el ± 10%
• Rango de presión dentro de la tolerancia:-150 a + 500 mm Hg
• Sistema de protección: retroalimentación con señal de rotación detectada en el encoder; Sensor de tapa abierta (y posterior obstrucción de la bomba).

Bomba PM3

• Bomba peristáltica unidireccional con sistema operativo manual
• Flujos: hasta 0,6 L/min (6,4 mm (1/4 in) segmento de la bomba); Hasta 0,16 L/min (3,2 mm (1/8 in) segmento de la bomba)
• Tolerancia máxima: el ± 10%
• Rango de presión dentro de la tolerancia:-150 a + 500 mm Hg
• Sistema de protección: retroalimentación con señal de rotación detectada en el encoder; Sensor de tapa abierta (y posterior obstrucción de la bomba).

Bomba PM4

• Bomba peristáltica unidireccional con sistema operativo manual
• Flujos: hasta 1,1 L/min (6,4 mm (1/4 in) y 6,4 mm (1/4 in) segmentos de la bomba); Hasta 0,7 L/min (6,4 mm (1/4 in) y 3,2 mm (1/8 in) segmentos de la bomba); Hasta 0,6 L/min (6,4 mm (1/4 in) segmento de la bomba)
• Tolerancia máxima: el ± 10%
• Rango de presión dentro de la tolerancia:-150 a + 500 mm Hg
• Sistema de protección: retroalimentación con señal de rotación detectada en el encoder; Sensor de tapa abierta (y posterior obstrucción de la bomba).
