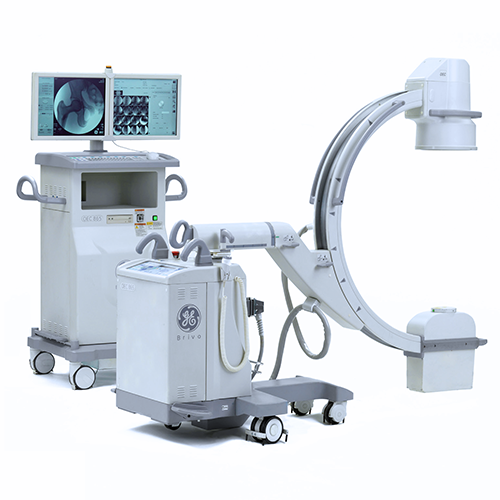

Características de GE OEC Brivo Plus
El GE OEC Brivo Plus proporciona características automatizadas que pueden mejorar su productividad y reducir la incertidumbre. El Brivo Plus ofrece resultados confiables fáciles de usar durante cada fase de la cirugía, desde el arranque hasta la limpieza. El Brivo fácilmente trae imágenes en foco agudo usando tecnología de punto-y-lanzamiento inteligente en la dosis razonablemente alcanzable más baja. Todas las características automatizadas integradas significan menos de una curva de aprendizaje, menos retomas y menos necesidad de mover al paciente para obtener mejores resultados.
- Cámara completamente digital.
- Intensificador de imagen de alto rendimiento.
- procesamiento de imágenes de 16 bits.
- El colimador dual superior de la hoja, reduciendo la dispersión a una dosis más baja
- Gran posicionamiento y puntero láser opcional para la focalización.
- Interfaz de pantalla táctil.
- 100, 00 capacidad de almacenamiento de imágenes.
- Teclado cubierto de membrana.
- Directorio de imágenes en miniatura.
Especificaciones de GE OEC Brivo Plus
Especificaciones físicas
Mainframe
- Altura del sistema: 67,1 ″ (170,5 cm)
- Anchura del sistema: 30,7 ″ (78 cm)
- Longitud del sistema: 70,3 ″ (179 cm)
- Peso: 573 lbs (260 kg)
Arco en C
- SID: 39,4 ″ (100 cm)
- Espacio libre en arco: 30,7 ″ 78 cm)
- Profundidad en arco: 26 ″ (66 cm)
- Rotación orbital: 120 ° (90 ° subscan/30 ° sobreexploración)
- Rotación lateral: 410 ° (+ 205 °/-12,5 °)
- Altura lateral: 40,2 ″ (102 cm)
- Peluca/menear: 20 ° (+ 12,5 °/– 12,5 °)
- Recorrido horizontal: 8 ″ (20 cm)
- Recorrido vertical: 17,5 ″ (44,5 cm)
Workstation
- Altura: 65,7 ″ (167 cm)
- Anchura: 35,4 ″ (90 cm)
- Profundidad: 25 ″ (64 cm)
- Peso: 375 lbs (170 kg)
- Monitor giratorio ± 90 °
- Movimiento de inclinación del monitor: +7° / -10°
Sistema X-ray
Generador
- 40 kHz de alta frecuencia
- 2.2 kW Monoblock
- Capacidad de calor de la cubierta: 900, 000HU
- Tarifa de enfriamiento de la cubierta: 12, 500HU/min
- Hasta 110kVp
- Hasta 20mA para la exposición radiográfica de la película
- Fluoro de alto nivel continuo (HLF) hasta 12ma
- Spot digital hasta 16mA
Tubo de radiografía
- Tubo de radiografía del ánodo inmóvil
- Punto focal dual: pequeño punto focal: 0.6 mm x 1.4 mm
- Punto focal grande: 1.4 mm x 1.4 mm
- Conjunto de tubos de filtración total 3.35 mm al
- Capacidad del calor del ánodo: 76, 000HU
- Tarifa de enfriamiento máxima del ánodo: 37, 000HU/min
- Indicador de capacidad de calor del tubo en pantalla
Pre-escucha colimador
- Indicación de posición del colimador en pantalla
- Pre-escucha iris colimator
- Pre-escucha tungsteno rotativo doble hoja colimador
- Ajusta colimadores sin exposición de Rayos X
Modo normal del fluoro
- Gama de kVp: 40-110
- Gama del mA: 0,1-4
- Modos autos y manuales del fluoro
Modo bajo de la dosis fluoro
- Gama de kVp: 40-110
- Gama del mA: 0,1-2
- Modos autos y manuales del fluoro
Modo de alto nivel del fluoro
- Gama de kVp: 40-110
- Gama del mA: hasta 12
- Modos autos y manuales del fluoro
Modo de fluoro pulsado
- Gama de kVp: 40-110
- Gama del mA: 0,1-4
- Frecuencia de pulso: 1, 2, 4, 8 PPS
- Modos autos y manuales del fluoro
- Puede reducir la dosis de radiografía al paciente y al operador
Fluoro pulsado dosis baja
- Gama de kVp: 40-110
- Gama del mA: 0,1-2
- Frecuencia de pulso: 1, 2, 4, 8 PPS
- Modos autos y manuales del fluoro
Fluoro pulsado de alto nivel
- Gama de kVp: 40-110
- Gama del mA: hasta 12
- Frecuencia de pulso: 1, 2, 4, 8 PPS
- Modos autos y manuales del fluoro
Modo de spot digital
- Gama de kVp: 40-110
- Hasta 10mA para el sistema 100-120V
- Terminación automática de la exposición y ahorro automático de la imagen
Modo radiográfico
- Gama del mA: 20 (10 para el sistema 100-120V)
- Gama de mas: hasta 80 (40 para el sistema 100-120V)
- Tiempo de exposición controlado por ordenador
- Soporte de cassette de película: 10 «x 12» (25.4 cm x 30.5 cm)
Sistema de imágenes de vídeo
Características de imágenes precisas
AutoTrak
- Busca automáticamente la anatomía del sujeto en cualquier parte del campo de imágenes y selecciona la técnica de imagen óptima
- Ajusta automáticamente al tamaño y a la localización anatómicos
- Proporciona una calidad de imagen uniforme en toda la imagen
- Simplifica la operación
Smart Window
- Detecta dinámicamente la posición del colimador y ajusta automáticamente el brillo y el contraste para producir alta calidad de imagen
Smart Metal
- Detecta automáticamente el metal en el campo y optimiza la calidad de la imagen
- Permite al usuario ajustar el brillo automático y los niveles de sensibilidad de contraste al metal
- Proporciona una calidad de imagen óptima incluso cuando se introduce metal en el campo
Intensificación de la imagen 9”
- Tri-Mode 9 «/6″/4.5 «(los 23cm/15cm/11cm) intensificador de la imagen, la resolución central (valor típico en el intensificador de la imagen):
- 9 «(23cm): 52 LP/cm
- 6 «(15cm): 58 LP/cm
- 4,5 «(el 11cm): 68 LP/cm
- Resolución central mínima (en el monitor):
-
- 9” (23cm): 2.2 lp/mm
- 6” (15cm): 3.0 lp/mm
- 4.5” (11cm): 3.5 lp/mm
- DQE: 65% (typical)
Colimador del tungsteno
- El colimador más denso limita el área de exposición de rayos X
- Reduce la radiación de dispersión
- Mejora el detalle de la imagen
Rejilla de fibra de carbono
- Rejilla de la anti-dispersión de 60L/cm 10:1
- Reduce el efecto de dispersión de radiación
- Mejora el detalle de la imagen
Camera de Video
- Cámara CCD de alta resolución 1K x 1K
- Interfaz digital completa
- Control de ganancia variable
Visualización de vídeo
- Dual Medical 19 «(48) monocromo LCD con panel anti-reflejo
-
- Movimiento de la inclinación: grado de 7 up/10 grados abajo
- Movimiento del eslabón giratorio: 180 grado
- Ángulo de visión: 170 grado horizontal y vertical
- Brillo máximo: 1000 CD/m2
- Contraste máximo: 900:1
- 1280 x 1024 alta resolución
- Interfaz de entrada visual digital (DVI) para monitores externos
Procesamiento de imágenes
Procesamiento de imágenes
- 1K x 1K x 16 bits de procesamiento de imágenes
- Filtro recursivo dinámico con adaptación al movimiento
- Permite al usuario ajustar los niveles de filtrado de ruido para producir una alta calidad de imagen
- Proporciona una calidad de imagen óptima incluso cuando se introduce movimiento en el campo
- Brillo digital automático y control de contraste
- Brillo digital manual y control de contraste
- Corrección auto-adaptativa de la no-uniformidad
- Mejora de borde de imagen
- Modo de negación de imagen
- La imagen ahorra y auto-ahorra
- Intercambio de imágenes y auto-swap
- Último asimiento de la imagen (LIH)
- Zoom de imagen y roaming
- Inversión de imagen izquierda-derecha
- Imagen de fondo superior invertido
- Rotación de imagen digital
- 360-grado de rotación en tiempo real para imágenes en vivo y estática
- Posicionamiento de imágenes sin exposición adicional
- HIPAA SecureView
- Protección de contraseñas
- Función de pantalla en blanco
- Eliminar todos
- Software de medición
- Medida de la distancia
- Medida del ángulo
- Ayuda de la multi-unidad (Francés, milímetro, pulgada)
- Calibración de usuario
- Anotación de imagen
- Flechas y marcadores
- Comentarios
- Cultivo
- Almacenamiento de imágenes 100,000
Gestión de exámenes
- Información del paciente
- Lista de exámenes
- Información personalizada del paciente
- Radiografía DAP/dosis display & Summary
- Radiografía DAP/dosis Resumen exportación e impresión
- Interfaz DICOM completo
- Almacenamiento y compromiso
- Imprimir
- Lista de trabajo
- Informe estructurado de dosis de radiación (RDSR)
- Consulta y recuperación
- Mpps
- Wireless DICOM
Plataforma de gestión de dosis brillante
- Unidad magnífica de la proyección de imagen con alta eficacia de la dosis
- Intensificador de imagen de alta DQE (65%)
- rejilla de la fibra del carbón de 60L/cm 10:1
- Diseño de hardware y software único para obtener el equilibrio de la calidad de la dosis y la imagen
- Control de ganancia de cámara dinámica para imágenes de dosis bajas
- Procesamiento completo de imágenes digitales
- Posicionamiento en dosis
- Apuntador del laser en el tubo y el intensificador de la imagen
- Pre-escucha colimador
- Rotación en tiempo real para imágenes estáticas
- Proporcionar información de dosis en tiempo real
- Tasa de dosis, dosis acumulativa, DAP
- Soporte multi-unit, (Gy, Rad)
- Modo de imagen de dosis inferior para Pediatría
- Rejilla extraíble (opcional)
- Filtro adicional (opcional)
- Modo de dosis baja
- Modo de imagen pulsada
- Resumen de dosis de datos de salida y archiving
- Resumen de dosis exportación e impresión
- Transferencia de información de dosis vía DICOM (RDSR)
Características adicionales
Otras opciones de almacenamiento de imágenes
- Escritor de CD/DVD (opcional)
- Puerto de memoria USB Stick
- Almacenamiento DICOM integrado
Opciones de copia impresa
- Impresora integrada de la película/de papel (opcional)
- No requiere desarrollo de películas
- Soporte para impresoras DICOM
- Multi-formato, 1, 2, 4 en 1
- Capacidad de la multi-copia
- Portacassettes de película radiográfica (opcional)
Kit de aplicación pediátrica
- Rejilla extraíble (opcional)
- Filtro adicional (opcional)
Potencia ininterrumpida integrada
- Protección de datos de imagen del paciente
- Cierre ordenado
Eléctrico
- Energía de entrada (60 hertzios o 50 Hz)
- 100V/110V/120V @ 20A
- 200V @ 12A
- 220V/230V/240V @ 10A
Rango de operación
- Temperatura: 10 ° a 40 ° c
- Humedad: 20%-80% sin condensación
