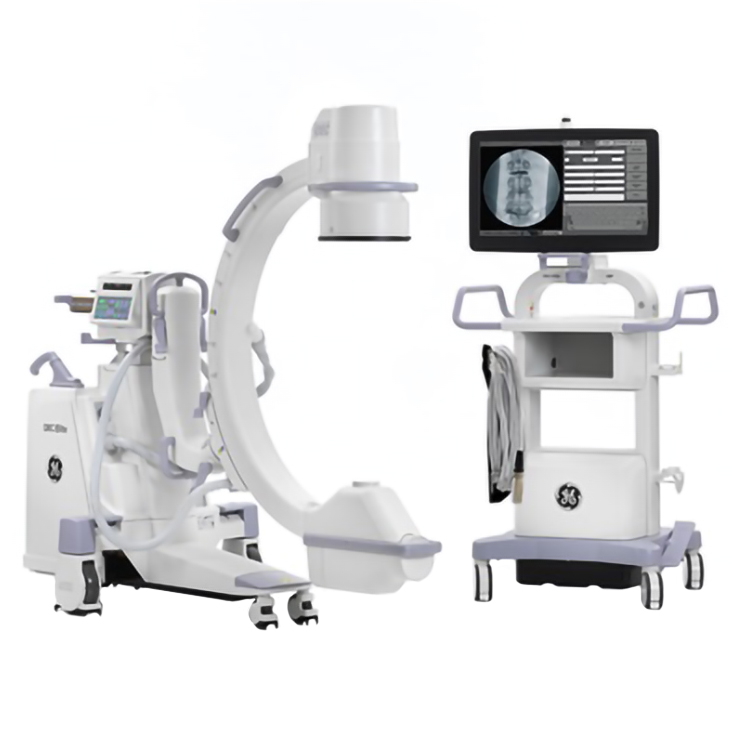

GE OEC Elite – 12″ I.I.

Descripción

Características del intensificador de imagen GE OEC Elite – 12″

El Arco en C Elite de GE OEC es un intensificador de imagen de 12 » y fue diseñado para realzar eficacia quirúrgica mientras que entrega calidad magnífica de la imagen. OEC Elite le permite administrar dosificaciones con perfiles y características de control y funciona con una mayor facilidad de uso y eficiencia. Este sistema se adapta idealmente para una gama de necesidades quirúrgicas incluyendo ortopedia, gastrointestinal, endoscópico, urológico, neurológico, cuidado crítico, y procedimientos de la emergencia.

• Borrar 1K X1K x 16 bits de procesamiento de imágenes a 30 fps.
• detector de intensificador de imagen de 12 pulgadas.
• Puntero láser opcional para colocar el detector sobre la anatomía de interés.
• Rejilla desprendible de la anti-dispersión
• 30% menos de fuerza necesaria para maniobrar y posicionar que los modelos anteriores.
• Tecnología de enfriamiento avanzada.
• Tubo de rayos X de perfil bajo.
• Nítidas de alto brillo anti-reflejo de 27 «pantalla táctil

Especificaciones del intensificador de imagen GE OEC Elite – 12″

Especificaciones físicas

Consola

• Altura del sistema: 73,8 «(187,5 cm)
• Anchura del sistema: 33,5 «(85,1 cm)
• Longitud del sistema: 81 «(205,7 cm)
• Peso: 660 lbs. (277 kg)

Arco en C

• SID: 39,4 «(100,1 cm)
• Espacio libre en arco: 31 «(78,7 cm)
• Profundidad en arco: 28 «(77,1 cm)
• Rotación orbital: 115 ° (90 ° subscan/25 ° sobreexploración)
• Rotación lateral: 360 ° (+ 180 °/-180 °)
• Peluca/menean: 20 °
• Recorrido horizontal: 8 «(20,3 cm)
• Recorrido vertical: 18 » (45.7 cm)

Estación de trabajo

• Altura: 67,5 «(171,5 cm)
• Anchura: 34,1 «(86,7 cm)
• Profundidad: 25,8 «(65,5 cm)
• Peso: 428 lbs (194 kg)

Adquisición de imágenes

Intensificador de imagen de 12 pulgadas

• Tri-Mode 12 «/9″/6 «intensificador de imagen
• Resolución central mínima (en el monitor): 12 «: 1,6 LP/mm
• 9 «: 2,2 LP/mm
• 6 «: 2,6 LP/mm
• DQE: 65% (típico)
• Rejilla extraíble

Procesamiento de imágenes

• Intensificación de la imagen 1 k x 1 k x 16 bit:

Generador

• 60 kHz de alta frecuencia
• 15 kW de potencia
• Hasta 120 kVp
• Fluoroscopia continua de alto nivel (HLF) hasta 20 mA
• HLF pulsado hasta 40 mA
• Spot digital hasta 75 MA
• Energía completa de un enchufe estándar de la pared
• Diseño de búfer de batería patentado

X-ray

• Tubo de radiografía del ánodo giratorio
• puntos focales nominales de 0,3 mm y 0,6 mm
• Capacidad del calor del ánodo: 300.000 Hu
• Tarifa de enfriamiento del ánodo: 85.000 HU/min
• Capacidad de calor de la cubierta: 1,6 millones HU/min
• Tarifa de enfriamiento de la cubierta: 21 cm CFD – 22.500 HU/min
• 31 cm CFD – 31.000 HU/min
• 9 «I.I. – 22.500 HU/min
• 12 «I.I. – 22.500 HU/min

Orientación de imagen digital

• Ajusta digitalmente la visualización de imagen para el asimiento de la imagen viva y pasada
• La actualización automática de la imagen preserva la configuración de la orientación de la imagen aplicada durante la imagen en vivo y última para la rotación de imágenes sucesivas
• Live y Last Image HOLD rotado en tiempo real
• Visualización en pantalla de grados de rotación
• Inversión de imagen (de izquierda a derecha)
• Imagen invertida (de arriba a abajo)
• Indicador de orientación en pantalla (retroalimentación en tiempo real sin fluoroscopia)
• Pre-escucha colimador
• Indicación de posición del colimador en pantalla
• Pre-escucha iris colimator
• Pre-escucha tungsteno rotativo doble hoja colimador
• Ajustar colimadores sin exposición a rayos X

Modo de fluoroscopia

• Gama de kVp: 40-120
• Rango de MA: 0,2 – 10 modo normal 0,2 – 20 HLF
• Modos automáticos y manuales de fluoroscopia

Modo de fluoroscopia pulsada

• Gama de kVp: 40-120
• Gama del mA: 0,2 – 10 modo normal 0,2 – 40 HLF
• Tarifa del pulso: 8 PPS
• Anchura de pulso: 25 ms
• Modos de fluoroscopia pulsados automáticos y manuales
• Reduce la dosis de rayos X al paciente y al operador

Modo de spot digital

• gama de kVp: 40-120
• gama del mA: hasta 75
• Terminación automática de la exposición y ahorro automático de la imagen

TechView Monitor

* Opcional en los modos intensificador de imagen

• 10,4 «(26.4 cm) pantalla, monitor de pantalla plana LCD montado en la unidad central 270 ° lado/rotación lateral
• inclinación de 30 ° up/5 ° Down
• Ángulo de visión horizontal de 80 °, un ángulo de visión vertical de 70 °
• 800 x 600 monitor de resolución

Procesamiento de imágenes

AutoTrak

• Busca automáticamente el tema anatomía en cualquier lugar dentro del campo de imagen
• Selecciona la técnica óptima de la proyección de imagen variando MA, kVp, y la ganancia
• Ajusta automáticamente al tamaño y a la localización anatómicos
• Proporciona una calidad de imagen uniforme en toda la imagen

Image I.Q.

• Smart Window – detecta dinámicamente la posición del colimador y ajusta automáticamente el brillo y el contraste de la imagen
• Smart metal – ajusta el brillo y el contraste de forma automática y permite al usuario ajustar los niveles de sensibilidad para una calidad óptima de la imagen incluso cuando el metal se introduce en el campo
• El colimador del tungsteno-el colimador más denso limita área de la exposición de radiografía, reduce la radiación de la dispersión y mejora detalle de la imagen

Estación

Conectividad

• Ethernet cableada
• Transferencia de datos USB
• Salida DVI-I
• Impresora integrada de la película/de papel (opcional) *
• Impresoras termicas

Monitor de vídeo

• Pantalla de color TFT LCD de 27 pulgadas (69 cm)
• Anti-reflejo
• 450 cd/m2 máximo brillo
• Control de sistema de la pantalla táctil
• 2560 x 1440 pantalla de alta resolución
• Ventana de PIP integrada para mostrar el color
• Entrada DVI-D

Interfaz de usuario

• El control de pantalla táctil simplifica la operación
• La operación automatizada del sistema requiere la interfaz mínima del operador
• Controles de múltiples funciones con un pedal o control de mano
• Teclado físico con touchpad integrado con un diseño de silicona sellada para uso sin polvo, libre de contaminantes y resistente al agua
• Teclado de control de imagen física
• Teclado virtual en pantalla y teclado de control de imagen
• Directorio de imágenes de múltiples propósitos para recuperar y revisar imagenes, copiar imagen (s) o imágenes de eliminación manual
• Interfaz DICOM integrado
• Informe estructurado de dosis de radiación (RDSR)
• Resumen de dosis de rayos X
• Interfaz de indicador de habitación en uso
• SmartConnect permite que la estación de trabajo funcione independientemente del c-brazo y conecte/desconecte el c-brazo cuando está necesitado
