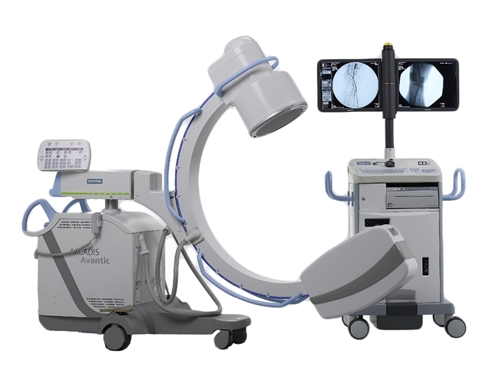

Siemens ARCADIS Avantic

La generación actual de ARCADIS lo lleva a un nivel completamente nuevo de excelencia clínica. Desde la calidad de imagen hasta la operabilidad, desde la versatilidad hasta la eficiencia, las características innovadoras de ARCADIS Avantic apuntan a establecer nuevos puntos de referencia, con excelentes funcionalidades que hacen que las imágenes sean excelentes y un concepto ergonómico que redefinirá su flujo de trabajo clínico en muchos campos de práctica. ARCADIS Avantic presenta grandes reservas de potencia con una potencia de generador de 25 kW, altas corrientes de tubo de hasta 250 mA y alta resistencia a través de una capacidad de calor de 2,57 MHU (Mega Heat Units).

• Potente rendimiento
• Imagen precisa con mayor campo de visión
• La operación más fácil
• Flujo de trabajo clínico mejorado
• Máxima flexibilidad en el manejo de datos
• Capacidad de servicio mejorada y opciones de mantenimiento integrales

Arco en C

• Movimiento orbital: 132 ° (- 42 ° a + 90 °)
• Angulación: ± 190 °
• Movimiento horizontal: 20 cm (7.9 «)
• Profundidad de inmersión: 73 cm (28.7 «)
• Rango de giro: ± 1: 0 °
• Nivel vertical: 38 cm (15 «), motorizado
• Fuente-I.I. Distancia: 100 cm (39.4 «)
• Espacio libre: 78 cm (30.7 «)

Unidad de Generador / Tubo de Rayos X

Generador de alta frecuencia POWERPHOS

• Potencia de salida: 15 kW
• Salida pulsada: 25 kW
• Frecuencia de control del convertidor: 15 kHz a 35 kHz
• Rango de kV: 40 kV a 125 kV
• Radiografía digital: hasta 250 mA
• Fluoroscopia: de 0,2 mA a 15,2 mA (1000 vatios como máximo)
• Modo de encendido: permite un máximo temporal salida en fluoroscopia continua
• Fluoroscopia pulsada: hasta 67 mA
• Frecuencia de pulso: hasta 8 p / s, hasta 15 p / s
• DCM * (Modo de cine digital): hasta 250 mA
• Ancho de pulso mínimo: 7 ms
• Frecuencia de pulso: hasta 30 p / s
• Capacidad de almacenamiento de calor de la vivienda POWERPHOS: 1,900,000 J, 2,565,000 HU

Tanque simple con Tubo de Ánodo Giratorio de Doble Foco

• Punto Focal Valor Nominal: 0.3 / 0.5
• Tensión nominal: 125 kV
• Capacidad de almacenamiento de calor del ánodo: 200,000 J, 270,000 HU
• Ángulo Ánodo Óptico: 10 °
• Filtratin inherente: ≥ 2,5 mm Al; 0.1 mm Cu
• Anode Drive: hasta 10,800 RPM

Sistema Colimador

• Iris Diafragma: para la colimación concéntrica, sin radiación
• Diafragma de ranura semi-transparente: para la colimación simétrica, libre de radiación, con rotación ilimitada

Datos Operativos

Requisitos de alimentación: 100 V, 110 V, 120 V, 127 V, 200 V, 230 V, 240 V (± 10%); 50/60 Hz (± 1 Hz)

Dispositivo de fusión (interno): 100 V a 127 V 20 A fusible lento 200 V a 240 V 15 A fusible lento

Transferencia de datos y documentación

• Almacenamiento de imagen: 60,000 imágenes en disco duro en matriz 1K2
• WLAN:
  • Módulo WLAN-Client con conexión Ethernet para la transmisión inalámbrica de datos de imagen DICOM, p. a un PACS
• DICOM Offline Media (CD / DVD):
  • Para documentar imágenes en CD / DVD en formato DICOM y bmp
  • DICOM Viewer para visualizar imágenes de pacientes en una PC se puede escribir en CD / DVD
  • USB 2.0: Soporte por ej. intercambio de datos con dispositivos externos
• Conexiones de monitor externo:
• Monitor en vivo (L):
  • Salida del divisor de video para conectar un monitor externo en vivo
• Monitor de referencia (R):
  • Salida del divisor de video para conectar un monitor de referencia externo
  • Interfaz VGA (divisor), VGA de 1 x 15 pines (sin separación galvánica)
  • Impresora: impresoras digitales para imprimir en película o papel
• HIPAA: Seguridad y privacidad (Ley de portabilidad y responsabilidad del seguro médico)
• Interruptor de llave:
  • La liberación de rayos X se puede desactivar con un interruptor de llave para evitar el uso no autorizado
  • Cuando está desactivado, el sistema todavía se puede usar como una estación de visualización y para el procesamiento de imágenes
