Descripción

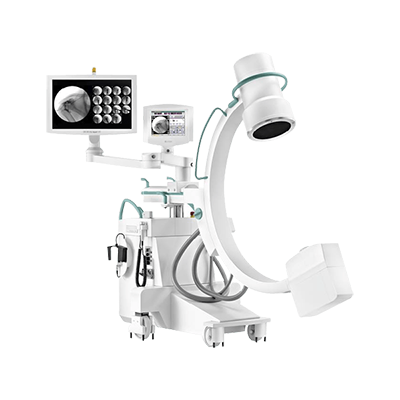

Características del Arco en C Ziehm Quantum

El Ziehm Quantum cuenta con un diseño innovador, móvil, eliminando la necesidad de un carro del monitor en el cuarto quirúrgico, el quántum de Ziehm es verdad el primer Arco en C quirúrgico móvil lleno-equipado, autónomo del mundo. Su pequeña huella y diseño ligero junto con las características avanzadas de un estado del arte de 16 bits del sistema de imagen hace que el Ziehm Quantum el más compacto y versátil C-brazo móvil disponible hoy en día.

Benefíciese de una tecnología de imagen superior

La calidad de la imagen es claramente la característica más importante de cualquier del Arco en C móvil. El Ziehm Quantum ™ cuenta con una pantalla de vídeo/imagen de Highline de 1K2 x 12 bits, rotación de imagen digital, gran capacidad de almacenamiento y monitores TFT integrados de 18.1 “de alta resolución que son capaces de mostrar 768 sombras de gris. El Ziehm Quantum ™ proporciona una resolución superior y una visualización detallada en todas las aplicaciones.

Elige tu programa anatómico

Los programas anatómicos encontrados en cada Ziehm Quantum ™ C-arm optimizan la calidad de imagen para cada región del cuerpo utilizando la dosis más baja posible. Escoja entre los programas anatómicos ‘ hueso/extremidades ‘ ‘ pélvico/espina dorsal ‘ y ‘ corazón/tórax ‘ para asegurar una calidad de imagen excelente en cada tipo de procedimiento. Además, los programas exclusivos de imagen ‘ metal ‘ y ‘ LPD ‘ (tecla grande de diámetro del paciente) mejoran la calidad de la imagen en condiciones de imágenes difíciles.

Uso considerado de la radiación

Dondequiera que usted mire en el Ziehm Quantum ™, usted encontrará las características que pueden reducir perceptiblemente la dosis de la radiación entregada al paciente, al médico, y al personal dentro de la sala de operaciones.

Ziehm Imaging ™ ha sido el líder de dosis baja de la industria desde que Ziehm fue pionero en la integración de generadores de alta frecuencia en dispositivos móviles de fluoroscopia

Integración con cirugía guiada (CAS)

En CAS, la imagen de rayos x se convierte en una hoja de ruta de la anatomía del paciente que está correlacionada con la posición en tiempo real del instrumento quirúrgico. El cirujano sigue los movimientos de los instrumentos sin requerir la proyección de imagen continua de la radiografía del paciente. Esta tecnología tiene su mayor impacto en el cerebro y la cirugía espinal, así como la ortopedia. La compatibilidad probada con los sistemas CAS es esencial para el éxito. Los sistemas CAS y Mobile C-arm pueden elegirse independientemente para poder beneficiarse de las necesidades individuales. El Ziehm Quantum se ha integrado con los principales sistemas CAS de fluoroscopia, como Medtronic, Brainlab y Z-Kat.

Integración de redes digitales

El Quantum de Ziehm ha equipado de la conectividad de DICOM 3,0 proporcionando capacidades de la lista de trabajo, de la impresión y de la clase del almacenaje envía a su red del hospital.

Almacenamiento de imágenes y copia impresa

Una vez adquiridos, las imágenes se pueden almacenar en diferentes medios como el disco duro, memoria USB y DVD opcional, proporcionando al equipo médico un registro práctico y portátil de los datos del paciente recogidos de un procedimiento de imagen.

Especificaciones de Ziehm Quantum

Dimensiones

  • Rotación orbital: 135 ° a
  • Angulación: ± 225 °
  • Giratorio (panorámica): ± 10 °
  • Movimiento horizontal: 220 mm
  • Movimiento vertical: 430 mm

C-Arm

  • Fuente-distancia del receptor de la imagen: 970 milímetro
  • Receptor de la fuente-imagen opt 31:1007mm
  • Espacio libre vertical: 750 mm
  • Espacio libre vertical: 787.4 mm
  • Profundidad de inmersión: 680 mm

Intensificación de la imagen

  • Tamaños nominales: 23/17/opt (10) cm

Max. Datos de funcionamiento

  • Generador de fluoroscopia: 110 kV/6 mA – 80 kV/6 mA
  • Radiografía directa: 110 kV/8 mA – 80 kV/8 mA
  • Radiografía: 110 kV/18 mA, 110 kV/20 mA – 80 kV/18mA, 80 kV/20 mA

Salida de energía máxima

  • Fluoroscopia: 660W (110 kV/6mA)
  • Radiografía directa: 880 W (110 KV/8 MA)
  •  Radiografía directa: 1980W (110 KV/18 MA), 2200W (110kV/20mA)

Energía eléctrica normal

  • 2000W en 100kV/20 mA/0.1 s

Tubo de radiografía

  • Tubo de doble foco estacionario-ánodo

Psot focal tamaño nominal

  • Nagel-
  • Small – 0,6 según IEC
  • Gran 1,5 ACC a IEC
  • Toshiba –
  • Small – 0,5 según IEC
  • Grande – 1,5 ACC a IEC

Especificaciones de la energía

  • Potencia: 120 VAC 60 Hz opción: 230 VAC 60 Hz
  • Radiografía directa: 40 – 110 kV
  • Corriente del tubo: 2 mA min/20mA máximo
  • Gama mAs: .4 mAs min./100mAs Max
  •  Fluoroscopia: 40-110kV – 0.1-6mA
  • Modo pulsado: Pluse Max 3F/s
  • Radiografía digital: 40-110 kV
  • Frecuencia de funcionamiento: 20 kHz

Funcionamiento Ambiental

  • Durante las condiciones de almacenamiento
  • Temperatura:-10 ° c a + 60 ° c
  • Humedad relativa del aire: 10% – 95% sin condensación máx.
  • Durante la operación ambiental
  • Temperatura: + 10 ° c a + 35 ° c
  • Humedad relativa del aire: 35%-75% en la condensación máx.



Marca

Ziehm Imaging

Equipo Médico Ziehm Imaging de la más alta calidad a los mejores precios. Soma Technology es un líder en la venta de equipo médico!
