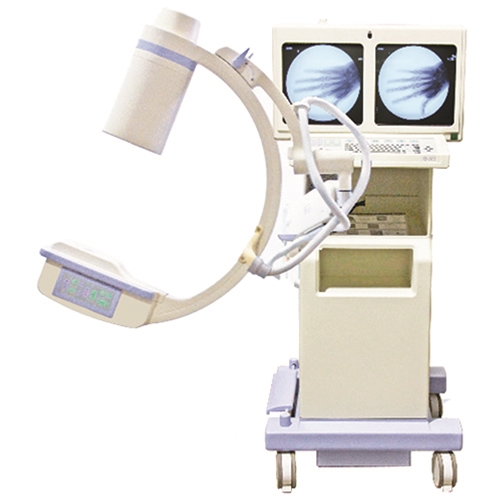

GE OEC MiniView 6800

Cotizaciones en menos de 24 horas

Características del GE MiniView 6800

El GE MiniView 6800 es un ajuste perfecto para la medicina de los deportes, la ortopedia, y la veterinaría. El GE 6800 es el primer mini Arco en C para utilizar la proyección de imagen de 1k2 y una interfaz de la pantalla táctil. El 6800 proporciona muchos de los componentes de un sistema de tamaño completo a una fracción del costo.

Movimientos

El brazo articulado, el brazo giratorio y el Arco en C proporcionan la máxima flexibilidad en la colocación del sistema para cada procedimiento. Hace la elevación y la colocación horizontal fáciles. El Arco en C se puede elevar de modo que el isocenter esté en el alcance de 23-52 ″ (58-132 cm) con el intensificador de la imagen abajo. Además de la elevación, el Arco en C articulador pivota horizontalmente en ambos extremos. El Arco en C en c puede ser angulado girando el Arco en C en c del Arco en C de rotación. El rango de movimiento es de más de 200 grados. El Arco en C también puede orbitar en su cuna a través de un arco de 115 grados.

Controles de pantalla táctil

El monitor derecho proporciona una interfaz táctil para interactuar con el sistema GE MiniView. Usando la pantalla táctil usted puede; Ingrese y vea la información del paciente, visualice y procese las imágenes, configure los switches de rayos X, configure los parámetros de imagen y anote las imágenes.

Teclado de estación de trabajo

El teclado del sistema OEC 6800 MiniView controla la navegación, la entrada de texto, el procesamiento de imágenes y otras teclas de función. Hay dos versiones del teclado del sistema MiniView que está disponible que incluyen sólo texto y el icono. El diseño y la funcionalidad de cada teclado es el mismo, pero el etiquetado es diferente.

Laser Aimer

El GE OEC 6800 MiniView está equipado con un puntero láser para ayudar a colocar la anatomía en el centro del intensificador. Para activar el puntero láser pulsando el botón en la superficie frontal del C-arm. La luz laster es una cruz que se proyecta hacia el intensificador de imagen.

Imagen

En el arranque del sistema, las capacidades de imagen de MiniView 6800 están disponibles inmediatamente desde el pedal o el interruptor manual. Usted puede completar un examen encendiendo la energía, introduciendo la información del paciente, y presionando el interruptor de la radiografía. El sistema seleccionó automáticamente la mejor combinación de parámetros de imagen de rayos X para producir una imagen óptima. Para cada nuevo examen, los ajustes predeterminados comunes se aplican automáticamente a la estación de trabajo. Puede anular la configuración predeterminada para establecer manualmente los valores de realce de bordes, filtrado de ruido, contraste y brillo. Estos ajustes se restablecerán automáticamente para cada nuevo examen o examen programado. ¿Cuántas imágenes se pueden almacenar en el sistema interno? se pueden almacenar 18 imágenes en el sistema CP (plataforma clínica) y se pueden almacenar 400 imágenes en el sistema HP (plataforma hospitalaria). El sistema GE 6800 MiniView soporta una variedad de dispositivos de archivo y copia impresa. Dependiendo de las opciones de dispositivo instaladas en el sistema, puede enviar imágenes, información del paciente y el Resumen de la dosis a dispositivos de almacenamiento y de copia impresa.

Dispositivos impresos
  • Impresora instantánea de la película/de papel
  • Impresora DICOM
Dispositivos de almacenamiento

Las opciones de almacenamiento disponibles incluyen:

  • Disco de Jaz – disco extraíble de alta capacidad
  • Disquete
  • Almacenamiento DICOM

Especificaciones del GE MiniView 6800:

Dimensiones de la base

  • Altura: 65 «(168,1 cm)
  • Anchura: 27,75 «(70,7 cm)
  • Profundidad: 27.5” (70.7 cm)

Extensión del Arco en C

  • Frente máximo: 54,5 «(138,4 cm)
  • MaX. Altura I.I. para arriba: 71,5 «(181,6 cm)
  • Min. Height I.I. abajo: 5,5 «(14 cm)

Posición de transporte

  • Altura: 65 «(165,1 cm)
  • Anchura: 33,5 «(85,1 cm)
  • Profundidad: 32,5 «(: 32,5 «(82.6 cm)

Estabilidad

  • Estabilidad positiva en grado hasta 5 grados en cualquier posición.
  • Estabilidad positiva en grados hasta 10 grados en la posición de transporte.

Área de imagen

  • Profundidad: 17,7 «(44,95 cm)
  • SID: 17,7 «(44,95 cm)
  • Espacio libre: 13,5 «(34,27 cm)
  • Espaciador de la piel: 3.9” (10 cm)

Movimientos

  • Recorrido orbital: 118 grados
  • Peluca-menean: 135 grados
  • Rotación total ± 200 grados

Laser Aimer

  • Ventiladores duales del laser
  • Clase del laser IIIA
  • Potencia de salida: 5mW máx.
  • Longitud de onda: 650 nm
  • Cobertura de la viga del ventilador: 7.87” (20 cm)

Intensificación de la imagen

  • Tamaño nominal normal del campo de la entrada: 5,9 «(15 cm)
  • Tamaño nominal del campo de la entrada del MAG: 3,94 «(10 cm)
  • Voltaje de entrada de la fuente: 24 ± 1 VDC
  • Exposición de rayos X de entrada: 1 R/minuto máx.
  • Resolución central: 66 LP/cm (típico)
  • Cociente del contraste: 30:1 (típico)
  • Factor de conversión: 180 CD/m2 (típico) Mr/S
  • DQE: 42%

Precisión de fluoroscopia

  • μΛ: ±5%
  • kV: ±5%

Conjunto de fuentes de Rayos X

  • Tipo: ánodo fijo, filamento del tungsteno
  • Ángulo de la blanco: 14 grados
  • Punto focal: 0,05 mm
  • Filtración inherente: equivalente de 1,0 mm al
  • Filtración total: equivalente de 2,5 mm al
  • Calidad del haz: mínimo HVI, 2,8 mm al @ 80 kV
  • Factores de la técnica de la salida: 80 kilovoltio and160 μA

Fuente de Energía

  • Frecuencia de la línea: 60/50 hertzio
  • 100/120 VAC (± 10%): 6 amperios
  • 200/220/230/240 VAC (± 10%): 4 amperios
  • MaX. Los voltajes non-Descrtuctive thatcan se conecten a los puertos de la señal I/O: c.c. de 7 voltios
  • El puerto de la entrada-salida de la habitación: + 24V encierros del relais, + niveles de la lógica 5TTL

Señal de vídeo

  • Vídeo compuesto, EIA RS170A 60 Hz, línea 525 (CCIR internacional 50 Hz, línea 625)

Requisitos medioambientales

  • Temp de funcionamiento.: 50 a 95 ° f (10 to35 ° c)
  • Temp del almacenaje.: + 14 a 131 ° f (-10 a + 55 ° c)
  • Altitud de funcionamiento: 8.202 ft. (2,5 km)
  • Altitud del almacenaje: 15.000 pies (4,6 kilómetros)
  • Humedad de funcionamiento: 20 a 80% sin condensación
  • Humedad del almacenaje y del transporte: 20 a 80% en-condensación.
  • Choque y vibración: 1g en 200 hertzios por 2 horas.)

Procesamiento y almacenamiento de imágenes

  • Almacenamiento de imágenes CP: 18
  • Almacenamiento de imágenes HP: 400
  • Integración de cuadros: sí
  • Tamaño de la matriz de la imagen: 1000 x 1000 x 16
  • Último asimiento de la imagen: sí
  • Memoria digital de almacenamiento de vídeo Unidad PCMCIA, disco duro, disquete, SVHS VCR (opcional)

Monitores

  • Monitores duales
  • Tamaño del monitor: 16 «(40,64 cm)
