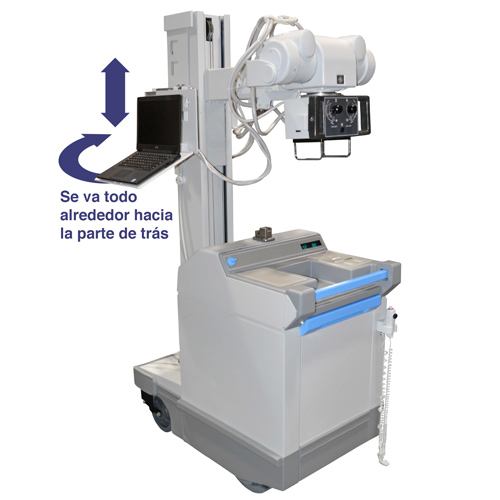

GE AMX IV Plus

CARACTERÍSTICAS DEL GE AMX 4 PLUS

El equipo de rayos X portátil GE AMX 4 Plus está diseñado para un fácil manejo. Cada vez que pulse un botón, podrá contar con la misma calidad radiográfica consistente que se observa en una radiografía completa. Dado que el AMX 4 Plus funciona con baterías, no es necesario enchufar la unidad de rayos X portátil antes de tomar las exposiciones. Esto hace que se adapte fácilmente a las aplicaciones de quirófano, cuidados intensivos y sala de emergencias. La movilidad y la facilidad de uso hacen que el AMX-4 Plus sea ideal para todos los procedimientos radiográficos rutinarios, dentro de las unidades de cuidados intensivos, unidades de cuidados cardíacos, urgencias y quirófanos, pediatría, unidades neonatales, ortopedia y clínicas.

• Sistema de rayos X analógico en un paquete compacto y fácil de manejar.
• Hasta 50 exposiciones de alta calidad con una sola carga.
• Motores de doble accionamiento y ruedas de gran tamaño que facilitan el movimiento incluso en entornos exigentes.
• Los controles del operador están basados en un microprocesador, combinando la última tecnología con la simplicidad del diseño.
• Pantalla de mensajes que proporciona información útil sobre el estado de funcionamiento del sistema.
• Controles manuales ergonómicos.
• Colimador manual compacto con botón SID incorporado en la cara del colimador.

ESPECIFICACIONES DE GE AMX 4 PLUS

Dimensiones

• Altura: 70 pulgadas (177.8 cm) para los modelos 2169360-6, 2236420-6 y 2275938-6, -12, -13, -14, -15
• Altura: 76 pulgadas (193 cm) para todos los demás modelos.
• Anchura: 25-3/16 pulgadas (64 cm)
• Longitud: 45-3/8 pulgadas (115.3 cm)
• Peso: 1080 lbs (490 kg)

Límites Ambientales

• Rango de temperatura de funcionamiento: 59 a 100 grados Fahrenheit (15 a 38 grados Celsius) con una humedad del 80% sin condensación.
• Rango de temperatura de almacenamiento: de -40 a +140 grados Fahrenheit (de -40 a +60 grados Celsius)
• Altitud máxima de funcionamiento: 8,000 pies (2440 metros)

Movimientos

• Movimiento vertical del tubo medido en el punto focal (brazo extendido)
  • Alcance mínimo de 46.5 pulgadas
  • Posición más baja 26.1 pulgadas
  • Posición más alta 72.6 pulgadas)
• El movimiento horizontal medido en el punto focal respecto a la cara de la columna es de 24 pulgadas (61.0 cm) como mínimo, a 40 pulgadas (101.6 cm) como máximo.
• La rotación de la columna del tubo medida desde el pestillo del brazo horizontal es de +/-270 grados.
• La rotación del tubo y del yugo alrededor del brazo horizontal se mide desde la posición del puerto del tubo hacia abajo:
  • Rango de 360 grados;
  • Ubicaciones de los detentores, +/-90, y +/-180 grados.
• Rotación del muñón del tubo medida desde la posición de la boca del tubo hacia abajo:
  • Alcance 120 grados;
  • Hacia adelante 110 grados;
  • Hacia atrás 10 grados;
  • Detención 0 grados, y 90 grados.
• Rotación del colimador medida desde la parte delantera del colimador con el puerto del tubo hacia abajo:
  • Alcance 180 grados;
  • Derecha 90 grados;
  • Izquierda 90 grados;
  • Detención 0 y 90 grados.

Velocidad de Conducción

• La velocidad de desplazamiento es de 264 pies (670.5 cm) por minuto +/- 25%;
• La velocidad de maniobra es del 30% al 60% de la velocidad de accionamiento.

Precisión de kVp

• El tiempo de subida de la forma de onda kVp desde el 10% hasta el 90% del kVp máximo es de 1.2 milisegundos o menos.
• El tiempo de caída de la forma de onda kVp desde el 90% del kV máximo hasta los 20 kV es de 2.5 milisegundos o menos.
• La precisión de la forma de onda kVp a los kVp seleccionados es de +/- 8% del valor mostrado en el panel del operador durante los primeros 20 ms y de +/- 5% después de 20 ms. La precisión se aplica dentro del rango del indicador de carga de la batería del gráfico de barras.

Función del Colimador

• Tipo: Manual
• La distancia mínima entre la fuente y la piel está limitada a más de 30 centímetros por los espaciadores de la piel en la salida del haz del colimador.
• Cobertura radiográfica completa de 17 por 17 pulgadas (43 por 43 centímetros) a una distancia de la fuente a la imagen de 40 pulgadas (1.02 metros).
• Filtración mínima inherente de 2.0 mm de aluminio equivalente a 100 kVp.

Intensidad Del Campo De Luz Del Colimador

• La iluminación media a una distancia de 100 cm (39.37 pulgadas) del punto focal será de 16 velas de pie (170 lux) o más.

Rendimiento Del Generador Y Tubos

• Punto focal de 0.75 mm (NEMA): ánodo giratorio de 3 pulgadas: Tubo de rayos X GE modelo HRT09.
• Capacidad de Almacenamiento de calor del ánodo de 275,000 UH.
• Ángulo objetivo de 15°.
• Funcionamiento a baja velocidad (3,000 rpm) únicamente (véase la hoja de datos del producto D1046)
• El generador tiene un diseño de kVp de bucle cerrado que utiliza la regulación por microprocesador para asegurar un kVp constante y preciso en todas las condiciones de la batería.

Especificaciones De La Batería

• Nueve baterías de 12.9 voltios conectadas en serie proporcionan aproximadamente 116 voltios a plena carga.

Capacidad De La Batería

• La capacidad de la batería del GE AMX 4+ puede medirse mediante uno de los cinco métodos siguientes. Todas las capacidades se miden después de que el AMX-4+ se haya cargado hasta el estado de «CARGA COMPLETA». La capacidad disponible indicada sólo se aplica a los juegos de baterías nuevos sin celdas defectuosas. La capacidad puede disminuir a medida que la batería se acerca al final de su vida útil.

Método 1: Exámenes

• Las baterías GE AMX 4+ proporcionan capacidad para más de 20 EXÁMENES típicos. Un «EXAMEN» se define como:
  • Dos exposiciones de rayos X de 70 kVp, 10 mAs que incluyen:
  • 7 segundos de preparación (accionamiento del rotor y del filamento)
  • 25 segundos de luz de campo
  • 5 minutos de accionamiento
  • 9 minutos de tiempo de inactividad
• La fórmula de la sección «USO VARIADO» puede utilizarse para determinar el número de EXÁMENES totales disponibles para regímenes de uso diferentes a este caso típico.

Método 2: Exposiciones de Rayos X

• Las baterías GE AMX 4+ tienen capacidad suficiente para 165 o más exposiciones de rayos X de 100 kVp, 100 mAs. Cada exposición incluye 4 segundos de preparación (accionamiento del rotor y del filamento) y 30 segundos de tiempo de inactividad para la recuperación de la batería. Este número puede ser reducido por el tiempo adicional de inactividad requerido para el enfriamiento del tubo de rayos X.

Método 3: Tiempo de Accionamiento

• Las baterías del AMX 4+ tienen capacidad suficiente para 140 minutos de conducción continua. Este tiempo es normalmente independiente de las condiciones de conducción, sin embargo, puede reducirse si una parte significativa de la conducción es sobre moqueta o en rampas.

Método 4: Tiempo de Inactividad

• Las baterías del AMX-4+ tienen capacidad para 23.3 horas de tiempo de inactividad continuo. «El tiempo de inactividad es el tiempo en que el AMX 4+ está encendido pero no se utiliza.

Método 5: Uso Variedad

• Para un uso variado, las baterías del AMX 4+ proporcionarán capacidad según la siguiente fórmula:
  • { (tiempo de inactividad en minutos ) _ 3} +
  • { (tiempo de conducción en minutos ) _ 30} +
  • { ( tiempo de luz de campo en minutos ) _ 25 } +
  • { ( tiempo de preparación en minutos ) _ 30} +
  • { ( energía de exposición* ) _ 2.17} = 4200
  • *energía de exposición = acumulada { ( kVp _ mAs ) _1000 }
• EJEMPLO: Supongamos que se desea estimar el número de exámenes disponibles de un AMX 4+ utilizado en una sala de pediatría particular. Se determina que un examen típico para este caso se compone de
  • Dos exposiciones de rayos X de 70 kVp, 0.8 mAs que incluyen:
    • 3 segundos de preparación
    • 15 segundos de luz de campo
    • 1 minuto de conducción
    • 5 minutos de inactividad
  • Utilizando la fórmula anterior podemos estimar el número de exámenes de la siguiente manera
    • cada examen utiliza { (5 minutos de inactividad ) _ 3} + { (1 minutos de conducción ) _ 30} + 2 x [ { (15 _ 60 minutos de luz de campo ) _ 25} + { (3 _ 60 minutos de preparación ) _ 30} + { ( (70 kVp _ 0,8 mAs ) _ 1000 ) _ 2.17} ] = 60.7
    • por lo tanto, el número total de exámenes típicos disponibles es 4200 _ 60.7 = 69

MÁS INFORMACIÓN SOBRE EL GE AMX 4 PLUS

GE AMX 4 Plus Reconstruido

Soma Tech Intl ofrece el rayos X GE AMX 4 Plus hasta un 50% por debajo de los precios original con el mismo servicio y garantía que los nuevos. El GE AMX 4 Plus no sólo está técnicamente reacondicionado, sino que también está cosméticamente reacondicionado para que funcione y se vea como nuevo. Cuando se inicia el proceso de reacondicionamiento del AMX 4 Plus, ésta cuidadosamente inspeccionado y probado por nuestros propios ingenieros biomédicos quien son certificados para trabajar con máquinas de rayos X. Si es necesario, se reemplazan las piezas para asegurarse de que todos los aspectos del AMX 4 Plus funcionen con eficaz. Una vez que todo está en orden de funcionamiento, la unidad se calibra con las especificaciones originales del fabricante. Esto asegura que la unidad está funcionando de la misma manera que cuando salió originalmente del fabricante. Después de que la máquina funciona como nuevo, se somete a un proceso especial de restauración cosmética. Se limpia, se reparan los pequeños arañazos y abolladuras, se pinta y se sustituyen las calcomanías si es necesario. Soma Tech Intl cuenta con la certificación ISO 13485 y se asegura de que se dé la mejor calidad a todos los equipos médicos que venden. Antes de que el AMX 4 Plus sea etiquetado como listo para el paciente y empacado para su envío, pasa por una última prueba de control de calidad que asegura que todos los aspectos están funcionando de nuevo como deberían. Si desea comprar el GE AMX 4 Plus reconstruido, póngase en contacto con nosotros en [email protected] o llámenos al 1-800-GET-SOMA.

Soma Tech Intl también está buscando activamente para comprar un GE AMX 4 Plus. Si usted o su instalación está buscando vender su unidad, asegúrese de ponerse en contacto con Soma Tech Intl. Soma tiene un departamento de compras dedicado en ayudar a través de todo el proceso. La venta de su máquina de rayos X GE usado o de segunda mano a Soma Tech Intl elimina el intermediario en la ecuación. Esto también asegura que su centro médico obtiene el mejor precio por su equipo. Soma cumple al 100% con las normas HIPPA y se asegura de que su equipo llegue a nuestras instalaciones en las mismas condiciones en que salió del suyo. Soma Tech Intl también da la opción de crédito de intercambio en su equipo médico. Si usted o su instalación está buscando recuperar espacio para nuevos equipos, o si usted está buscando para actualizar su equipo actual, póngase en contacto con el departamento de compras en [email protected] o envíenos un mensaje en nuestro sitio web Vender a Soma.
