Datascope Spectrum OR

Equipo Médico Datascope - Soma Technology, Inc.

Descripción

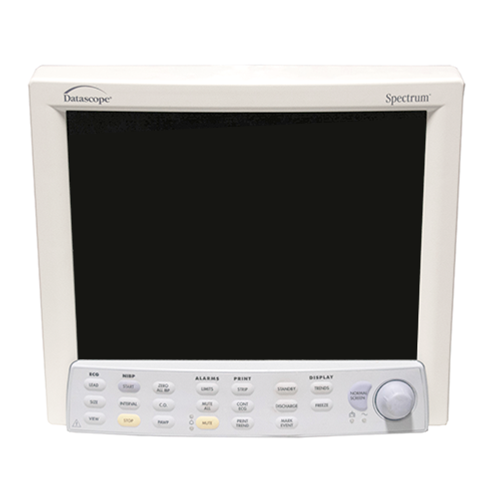

Datascope Spectrum OR

  • Pantalla incorporada y viva de 12.1 pulgadas con números numéricos y formas de onda ajustables automáticamente para una visibilidad óptima.
  • Incluye las funciones estándar que necesita para la monitorización de la anestesia incluyendo ECG de 3 o 5 derivaciones, presión arterial no invasiva, Masimo SET.
  • Motion-tolerant SpO2, temperatura y cálculos de drogas.
  • Ofrece varias opciones para satisfacer mejor las necesidades de su departamento, incluyendo micro flujo, CO2, módulo BISx, Nellcor, OxiMax, SpO2, gasto cardíaco, gasto cardíaco continuo / SvO2 *, presión arterial invasiva, análisis de ST y arritmia y más.

Monitor

  • Tamaño: 12.1 pulgadas (30.7 cm) Color Active Matrix TFT LCD
  • Resolución: 800 x 600 píxeles
  • Formas de onda: 3 a 8

ECG (Conductores de 3 y 5)

  • Conductores: I, II, III, aVR, aVL, aVF, V
  • Detección de cable: Detección automática del Datascope de 3 o 5 hilos
  • Sensibilidad de pantalla: 0.25, 0.5, 1.0, 2.0, 3.0, 4.0, cm / mV ± 10%
  • Respuesta de frecuencia a la pantalla
  • Modo extendido: 0.05 – 100 Hz, -3db
  • Modo de monitor: 0.5 – 40 Hz, -3db
  • Modo ST: 0.05 – 40 Hz, -3db
  • ECG Sync Pulse para Cardioversión:
  • Retardo: ≤35 ms máx. Entre el QRS Peak y el borde ascendente del Sync Pulse
  • Amplitud: 2Vp mínimo en una carga de 5k ohmios
  • Ancho: 2-7 ms
  • Salida analógica: (ECG)
  • Retardo: 25 ms máx.
  • Sensibilidad: 1 V / mV de entrada, ± 10%
  • Protección contra sobrecarga del desfibrilador:
  • Resistencia de 360 ​​Joule según IEC 60601-2-27, 51.101.1
  • Tiempo de recuperación: tiempo de recuperación dentro de 1 mV en <8 segundos automáticamente. 3 segundos desde 1Vpp a 60 Hz

Medidor de Frecuencia Cardiaca

  • Rango: 30 – 300 BPM Adulto / Pediátrico, 30 – 350 BPM
  • Neonato
  • Precisión: ± 3 BPM o ± 3% a 30 – 250 BPM, el que sea mayor, ± 5% a 251 – 350 BPM
  • Rechazo de Pacer: rechaza todos los pulsos de amplitud ± 2.0 mV a ± 700 mV y una duración de 0.1 a 2 ms sin cola. AAMI EC-13-1992 4.1.4
  • (3-Lead y 5-Lead) Rechaza todos los pulsos de amplitud ± 2.0 mV a 700 mV y una duración de 0.1 a 2ms con una cola de constante de tiempo de 100 ms de menos de 2.0 mV, o una cola de constante de tiempo de 4 ms de <2.0 mVper AAMI EC- 13-1992 3.1.4.2 Rechazo de onda T alta: rechaza todas las ondas T de amplitud inferior al 120% de 1 mV, QRS de 100 ms, duración de onda T de 180 ms e intervalo QT de 350 ms por AAMI EC-13-1992 4.1.2.1 (c)

Analisis de ST

  • Alcance de 3 o 5 derivaciones Alcance: de 9,9 mm a 9,9 mm
  • Resolución: 0.1 mm
  • Punto de medición ST predeterminado: 80 ms después del punto j para HR <120 BPM, 60 ms después del punto j para HR> 120 BPM

Analisis de Arritmia

  • Cables de 3 o 5 cables: solo para adultos / pediátricos: asistolia, frecuencia cardíaca irregular, acoplamientos, Bigeminy, Trigeminy, taquicardia ventricular, fibrilación ventricular, PVC por minuto, carreras,
  • Ritmo ventricular

Respiración

  • Rango: 4 a 199 BPM
  • Precisión: ± 2% o 2 respiraciones por minuto, lo que sea mayor de 4 a 150 BPM, ± 4% de 151 a 199 BPM
  • Plomo: I o II

Presión Alterial No Invasiva

  • Técnica: Oscilométrica
  • Rango sistólico: Adulto: 55 – 235 mmHg, Pediátrico: 55 – 160 mmHg, Neonato: 45 – 120 mmHg
  • Rango diastólico: Adulto: 30 – 200 mmHg, Pediátrico: 30 – 150 mmHg, Neonato: 20 – 100 mmHg
  • Precisión sistólica: Error medio inferior a ± 5 mmHg, desviación estándar inferior a ± 8 mmHg
  • Precisión diastólica: error medio inferior a ± 5 mmHg, desviación estándar inferior a ± 8 mmHg
  • Rango de frecuencia del pulso: Adulto / Pediátrico: 35 a 245 BPM Neonato: 70 a 245 BPM
  • Precisión de frecuencia del pulso: ± 3 BPM o 3%, lo que sea mayor
  • Tipo de conector: Rectus
  • Inflado del manguito: Volumen de 500 cc a 300 mmHg en ≤35 segundos

Temperatura

  • Escala: seleccionable C˚ o F˚
  • Rango: 15˚ a 45˚C / 59˚ a 113˚F (T1 y T2) 0˚C a 5.5˚C / 0˚F a 9.9˚F a Delta T
  • Precisión: ± 0.1˚C (15˚C a 45˚C) sin incluir errores de sonda. ± 0.2˚F (59˚F a 113˚F) exclusivo de los errores de la sonda.

Oximetría de Pulso

  • Saturación de precisión de Masimo SET® SpO2 sin condiciones de movimiento
  • Adulto / Pediátrico: 70% a 100% ± 2 dígitos SpO2, 0 a 69% no especificado
  • Neonato: 70% a 100% ± 3 dígitos SpO2, 0 a 69% no especificado
  • Sensor de oído (adulto / pediátrico): 70% a 100% ± 4 dígitos SpO2, 0 a 69% no especificado
  • Saturación de precisión de SpO2 de Masimo SET® durante condiciones de movimiento
  • Adulto / Pediátrico / Neonato: 70% a 100% ± 3 dígitos SpO2
  • Tiempo de respuesta: 18 segundos al 95% del paso final del valor de% SpO2 del 60-95% a 75 BPM. Promedio establecido en 8 segundos.
  • Rango de frecuencia de pulso Masimo sin condiciones de movimiento
  • Adulto / Pediátrico / Neonato: 30-235 ± 3 BPM, Sensor de Oído (Adulto / Pediátrico) 30-235 ± 3 BPM
  • Rango de frecuencia de pulso Masimo durante las condiciones de movimiento Adulto / Pediátrico / Neonato: 30-235 ± 5 BPM
  • Bajo rendimiento de perfusión
  • Masimo:> 0.02% Amplitud de pulso y% Transmisión> 5% / Saturación (% SpO2) ± 2 dígitos; Pulso ± 3 dígitos
  • Precisión de saturación de Nellcor® OxiMax® SpO2
  • Adulto / Pediátrico / Neonato: 70% a 100% ± 3 dígitos
  • Rango de frecuencia de pulso Nellcor: 20-249 ± 3 BPM

IBP

  • Rango: Sys / Dia / Mean -30 a +300 mmHg
  • Precisión: ± 2 mmHg o 2%, el que sea mayor
  • Escala: -10 a 10, 0-20, 0-40, 0-160, 0-225, 0-320, 60-140 mmHg
  • Rango cero: ± 120 mmHg
  • Excitación: 5V DC ± 2%
  • Respuesta de frecuencia: CC a 16 Hz ± 1 Hz, -3 dB

Impresora

  • Velocidad: 3.125, 6.25, 12.5, 25 mm y 50 mm / seg
  • Nota: la velocidad 3.125 es solo para CO2 / Resp.

CO2 (MICROSTREAM®)

  • Rango: 0 – 99 mmHg
  • Precisión: 0 – 38 mmHg ± 4 mmHg 39 – 99 mmHg ± 12% (0 – 20 min)
  • 0 – 38 mmHg ± 2 mmHg 39 – 99 mmHg ± 5% + .08% por cada 1 mmHg arriba
  • 40 mmHg (> 20 min)
  • Tasa de respiración: 0-150 respiraciones por minuto
  • Exactitud de la respiración: ± 1 respiración por minuto de 0 a 40 BPM
  • ± 2 BPM desde 41-70 BPM
  • ± 3% desde 71 – 100 BPM
  • ± 5% desde 101 – 150 BPM
  • Reconocimiento de forma de onda de CO2: 5 mmHg ± 2 mmHg de ancho de banda
  • Tiempo de puesta en marcha: 30 segundos típico
  • Velocidad de muestreo: 50 ml / min ± 7,5 ml / min
  • Auto Cero: <15 segundos a 5, 10, 15 y 60 minutos, luego cada 60 minutos a partir de entonces.

Fuente de Alimentación

  • Voltaje de CA: 100 – 240 VCA ± 10%, 50/60 Hz ± 3 Hz
  • Tipo de batería: ácido de plomo sellado
  • Cantidad de Baterías: 2
  • Voltaje de la batería: 12 V
  • Capacidad de la batería: 2.3 Ah
  • Tiempo de funcionamiento de la batería: 1 hora, 20 minutos desde dos baterías nuevas completamente cargadas a 25 ° C con ECG, SpO2 y NIBP funcionando a intervalos de 15 minutos
  • Tiempo de recarga: 16 horas máximo

Dimenciones Fisicas

  • Tamaño del monitor: 26.7 cm de alto x 30.2 cm de ancho x 18.8 cm de profundidad D 10.5 «de alto x 11.9» de ancho x 7.4 «de profundidad sin módulo
  • 27.2cm H x 30.2cm W x 18.8cm D 10.7 «H x 11.9» W x 7.5 «D con módulo
  • Peso: 5.43 kg (11.95 lbs) sin accesorios opcionales 7.04 kg (15.52 lbs) con 2 baterías, sin accesorios opcionales
  • Módulo de 0.8 kg (1.75 lbs), sin accesorios opcionales

Monitor Cardiaco OUTPUT

Rango: 0.2 a 20.0 litros / min

  1. Repetibilidad: ± 2% o 0.02 l / min del valor medio

Rango de temperatura en sangre: 17.5 ° C a 43 ° C (63.5 ° F a 109.4 ° F)

Precisión de temperatura en sangre: ± 0.2 ° C (± 0.4 ° F) sin incluir errores de sonda

Rango de temperatura de inyección: -1.0 ° C a 30.0 ° C (30.2 ° F a 86 ° F)

Inyectate Temp Accuracy: ± 0.2 ° C (± 0.4 ° F) sin incluir errores de sonda

BIS (Indice Bispectral)

  • Muesca: ninguna
  • Índice biespectral (BIS) Rango: 0 – 99
  • Rango del índice de calidad de la señal (SQI): 0 – 100%
  • Gama de EMG: 30 – 80dB
  • Relación de supresión (SR): 0 – 100%
  • Recuento de ráfagas: 0 – 30
  • Impedancia de entrada:> 50 Mohm
  • Ruido (RTI): <0.3uV RMS 0.25 – 50 Hz
  • Rango de entrada: +/- 1mV
  • Ancho de banda de EEG: 0.25 – 100Hz (-3dB)
  • FILTROS (ENCENDIDO)
  • Pase alto: 2.0 Hz (-3dB)
  • Paso bajo: 70 Hz (-3dB)
  • Muesca: 50 Hz y 60 Hz
  • FILTROS (OFF)
  • Pase alto: 0.25 Hz (-3dB)
  • Pase bajo: ninguno

MAC (Concentracion Minima Alveolar)

  • El Spectrum OR calculará el valor de MAC no corregido para todos los agentes respaldados por el Gas Module SE utilizando la siguiente fórmula: Cuando AA es el agente anestésico en uso, ET AA es la concentración de agente final, x (AA) es un derivado clínico coeficiente basado en anestesia
  • agente (conocido como valores de 1MAC), ET N2O es la concentración de N2O al final de la marea yx (N2O) es un coeficiente derivado clínicamente para N2O (también conocido como el valor de 1MAC).
  • X (Isoflurano) = 1.15%
  • X (Halotano) = 0.77%
  • X (Sevoflurano) = 2.1%
  • X (Desflurano) = 7.3%
  • X (Enflurano) = 1.7%
  • X (N2O) = 105%
  • El valor MAC no corregido no se corrige para la presión ambiental (altitud y efectos barométricos), la edad del paciente, la temperatura central del paciente o cualquier otro factor individual que influya en el efecto de los agentes anestésicos volátiles. Fuente de referencia: EN ISO 21647: 2004 Equipo eléctrico médico-
  • Requisitos particulares para la seguridad básica y el rendimiento esencial de los monitores de gas respiratorio.
  • Interfaz Vigilance®: Admite el protocolo de comunicación de salida IFM Vigilance de acuerdo con la especificación Edwards Lifesciences ELS 1291 RevF
