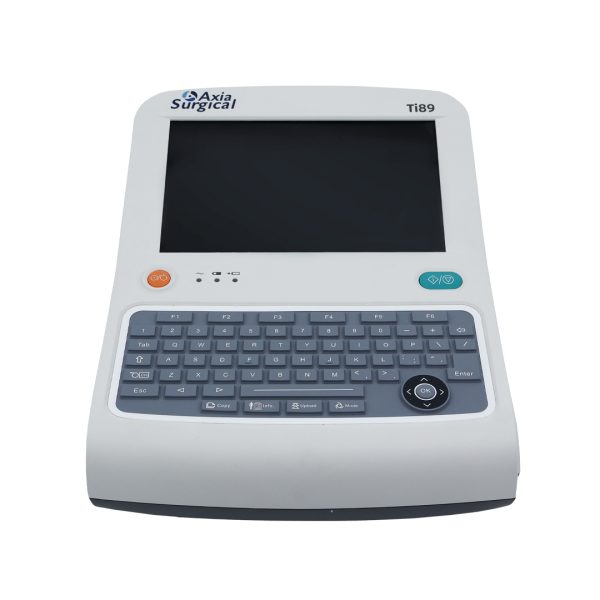

Características del Axia Ti89
El Axia Ti89 es un electrocardiógrafo digital de 12 canales para uso en pacientes adultos y pediátricos. El Ti89 cuenta con una pantalla táctil a color de 8,9 pulgadas fácil de usar y admite transferencias de datos a una PC mediante una LAN, unidad USB, tarjeta SD o wifi. Los datos del ECG se pueden guardar en formatos JPG o XML. La impresora incorporada permite a los profesionales médicos ver y comparar formas de onda y resultados de análisis en papel térmico de gran tamaño.
- ECG digital de 12 canales
- Pantalla táctil a color de 8,9 pulgadas
- Interpretación automática
- Teclado alfanumérico de silicona retroiluminado resistente al agua
- La impresora térmica incorporada imprime en papel de 210 mm x 140 mm
Especificaciones del Axia Ti89
Dimensiones
- Altura: 3.1” (8 cm)
- Ancho: 10.24” (26 cm)
- Profundidad: 13.58” (34.5 cm)
- Pes: 10.14 lbs (4.6 kg)
ECG
- Estándar de derivación de 12 derivaciones, Nehb
- Modo de adquisición: 12 derivaciones simultáneas
- Formato de registro:
- Derivaciones estándar: z3×4, 3×4+1R, 3×4+3R, 6×2, 6×2+1R, 6×2+3R, 12×1;
- Derivaciones Nehb: 6×1, 3×2;
- VCG: 6×1+3, 3×2+3, 3×2+3+1R, 3×2+3+3R, Frank
- Modo de grabación: Económico, Automático, Manual, Carga, Ciclo, Disparador
- Formato de derivaciones
- Derivaciones estándar: 3×4, 3×4+1R, 6×2, 6×2+1R, 12×1
- Derivaciones Nehb: 6×1, 3×2
- VCG: 3×2+3, 6×1+3, Frank
- Grabación a largo plazo Grabación a largo plazo (30 s~300 s) y análisis de ritmo
- Parámetros de medición
- Derivaciones estándar: HR, intervalo PR, duración del QRS, intervalo QT/QTc, eje P/QRS/T, voltaje RV5/SV1 y voltaje RV5+SV1
- Derivación Nehb: HR, intervalo PR, duración P, duración T, duración del QRS, intervalo QT/QTc, eje P/QRS/T, amplitud P
- Filtros: filtros de CA, de paso bajo y de paso alto
- CMRR
- >89 dB
- >100 dB (con filtro de interferencia de CA)
- Corriente de entrada CIR ≤0,1 μA
- Corriente de fuga del paciente <10 μA
- Constante de tiempo ≥3,2 s
- Respuesta de frecuencia 0,05 Hz~250 Hz
- Nivel de ruido ≤15 μVp-v
- Umbral de sensibilidad 20 μVp-v
- Ganancia de señal
- 1.25 mm/mV, 2.5 mm/mV, 5 mm/mV, 10 mm/mV, 20 mm/mV, 40 mm/mV,
10/5 mm/mV, 20/10 mm/mV, Ganancia automática (la ganancia automática es solo para el modo
automático)
- 1.25 mm/mV, 2.5 mm/mV, 5 mm/mV, 10 mm/mV, 20 mm/mV, 40 mm/mV,
- Voltaje de calibración 1 mV ± 5 %
- Circuito de entrada: entrada de circuito flotante
- Impedancia de entrada ≥2,5 MΩ (banda completa)
- Frecuencia de muestreo de señales 8000 Hz
Grabadora
- Grabadora:
- 8 Puntos/mm (perpendicular)
- 40 points/mm (horizontal, 25 mm/s)
- Papel de la grabadora: 210mm×140mm-140P (recomendado) ó 210mm×150mm-140P Papel plegado en Z (Z-fold paper)
- Velocidad del papel: (5, 6.25, 10, 12.5, 25, 50) mm/s, ±3%
Red Inalámbrica
- Estándar aplicable IEEE 802.11b/g/n (2.4G) IEEE 802.11a/n (5G)
- Rango de frecuencia 2,412 GHz~2,472 GHz 4,9 GHz~5,975 GHz
- Ancho de banda 20~40 MHz 20~40 MHz
- Potencia radiada +18 dBm +13,5 dBm
Potencia
- CA: 100 ~ 240 V, 50/60 Hz, 50 VA
- CC: batería de litio recargable de 14,8 V (3 horas de funcionamiento continuo)
