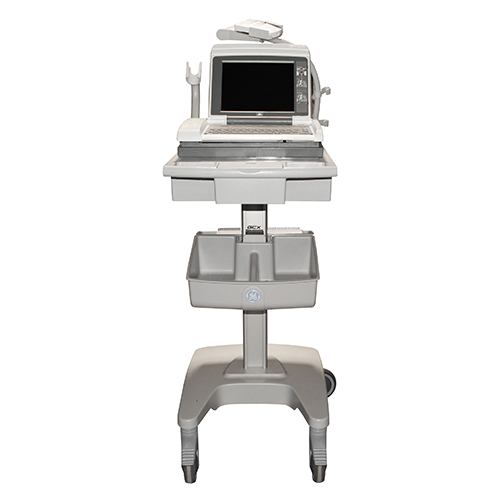

GE MAC 5500HD EKG

Características del GE Mac 5500HD

El sistema MAC 5500HD ofrece la sofisticación necesaria para aplicaciones de ECG avanzadas, mientras que su facilidad de uso extiende este nivel de rendimiento a una amplia gama de posibles usuarios. Soluciones de prueba no invasivas diseñadas para maximizar el rendimiento del paciente y la productividad del departamento.

• Algoritmos avanzados en análisis e interpretación de ECG.
• Las aplicaciones y características fáciles de usar agilizan la productividad y el flujo de trabajo.
• Conectividad mejorada cuando se combina con el Sistema de información de cardiología MUSE * para acelerar el almacenamiento de datos y la recuperación de ECG.
• El módulo de adquisición CAM-HD digital ayuda a reducir el ruido y los artefactos para trazados de ECG más claros y una precisión mejorada para detectar la presencia de picos de marcapasos.
• La gran pantalla de campo de visión proporciona una vista clara de la pantalla desde cualquier ángulo.
• La salida analógica de ECG facilita la integración con otros dispositivos de diagnóstico cardíaco, como la ecocardiografía y los sistemas de medicina nuclear.
• Amplia personalización, que incluye una pantalla y un formato de informe final, que acomoda las preferencias individuales del usuario.
• La opción de estrés incorpora las comprobadas tecnologías de pruebas de ejercicio de GE. Adquisición de señal
• los avances ayudan a reducir la fluctuación de línea de base y la distorsión del segmento ST para generar ECG más claros y definidos.
• Las opciones de lector de tarjeta magnética y código de barras ayudan a reducir errores al automatizar la entrada de datos del paciente.
• Los protocolos de seguridad y la protección por contraseña configurable por el usuario ayudan a abordar la seguridad de los datos y las preocupaciones de HIPAA.
• El diseño del carro tiene un práctico soporte para el módulo de adquisición, una amplia área de superficie de escritura, compartimentos anchos y un compartimiento de almacenamiento cubierto.
• El diseño de sistema compacto ofrece una movilidad fácil.

Especificaciones del GE Mac 5500HD

Información General

• Interpretación de ECG: Marquette * 12SL * Programa de análisis de ECG para adultos y pediatría.
• Medidas computarizadas: el análisis de 15 derivaciones incluye mediciones de 3 derivaciones adicionales seleccionables por el usuario.
• Opcional: análisis de potencial de alta resolución y señal de onda P: promedio de ECG.
• Función de ECG adicional: Vectorcardiografía.
• Frecuencia de análisis de ECG: 500 muestras / segundo. (SPS)
• Almacenamiento de ECG: 200 ECG en la memoria interna.
• Archivo externo: tarjeta Secure Digital.
• Tasa de muestreo digital: 16,000 muestras / segundo / canal.
• Adquisición previa: proporciona 10 segundos de adquisición de ECG instantánea.
• Rango dinámico: Diferencial de CA ± 5 mV, desplazamiento de CC ± 300 mV.
• Resolución: 4.88 μV / LSB @ 250 sps, 4.88 μV / LSB @ 500 sps.
• Respuesta de frecuencia: -3 dB @ 0.01 a 150 Hz
• Rechazo de modo común:> 140 dB (123 dB con filtro de CA desactivado)
• Impedancia de entrada:> 10MΩ @ 10 Hz, protegido contra desfibrilador
• Fuga del paciente: <10 μA
• Detección de ritmo: Cumple o excede los estándares ANSI / AAMI EC11-1991
• Velocidad de muestreo digital de ritmo: 75,000 muestras / segundo / canal
• Ancho de pulso de ritmo: tan bajo como 0.2 ms de duración
• Amplitud de pulso de ritmo: tan bajo como 0.5 mV en amplitud
• Funciones de adquisición especiales: detección de cable desconectado, impedancia del electrodo, ruido excesivo de CA, fluctuación lenta de línea de base y mensajes de temblor muscular
• Medidor de frecuencia cardíaca: 30 a 300 BPM ± 10% o 5 BPM, el que sea mayor. Las frecuencias cardíacas fuera de este rango no se mostrarán

Comunicación

• MUSE Cardiology Information System compatible.
• CardioSoft compatible – EMR connectivity via MUSE Cardiology Information System or CardioSoft.
• Serial Cable.
• Internal modem/fax.
• Optional:
• Remote Retrieval. (Remote Query.)
• MobileLink wireless (requires additional MUSE communications software and installation):
• Enhanced Security WPA and WPA2 (personal and enterprise modes). PAP, MS-CHAPv2, 802.1xEAP with TLS/ TTLS/LEAP/PEAP/FAST, WEP (PEAP requires network evaluation/approval prior to purchase.
• Ultra-High Security MobileLink (FIPS 140-2) LAN (requires additional MUSE communications software and installation)
• Communication with MUSE over LAN thru internal RJ-45 jack
• LAN (requires additional MUSE communications software and installation.)
• Communication with MUSE over LAN thru internal RJ-45 jack.

Monitor

• Tipo de pantalla: LCD en color retroiluminado de 10,4 pulgadas (264 mm) en color diagonal.
• Resolución de pantalla: 640 x 480 píxeles con mejora de forma de onda
• Datos de pantalla: frecuencia cardíaca, nombre del paciente, ID, reloj, formas de onda, etiquetas de plomo, ajustes de velocidad, ganancia y filtro, mensajes de advertencia, indicaciones y mensajes de ayuda

Impresora

• Matriz de punto térmico.
• Velocidades del escritor: 5, 12.5, 25 y 50 mm / s.
• Número de huellas: 3, 6, 12 o 15 seleccionables por el usuario.
• Sensibilidad / ganancia del escritor: 2.5, 5, 10, 20, 10/5 (calibración dividida) mm / mV.
• Exactitud de Velocidad del Escritor: ± 2%.
• Precisión de amplitud del escritor: ± 5%.
• Resolución del escritor: 1000 ppp horizontales a 25 mm / s, 200 ppp verticales.
• Tipo de papel: Térmico, plegado en Z, perforado, plegado en abanico, 300 hojas / paquete.
• Tamaño del papel: A Tamaño: 8.5 in x 11 in. (214.6 mm x 280 mm.)

Teclado

• Tipo: elastómero sellado con teclas de funciones suaves, teclas alfanuméricas, controles de escritura y controles de cursor TrimPad

Fuente de alimentación

• Fuente de alimentación: operación de CA o batería.
• Voltaje: 100 a 240 VAC.
• Corriente: 0.5A a 115 VAC, 0.3A a 240 VAC, típica, 0.85 A máx.
• Frecuencia: 50 a 60 Hz
• Tipo de batería: Reemplazable por el usuario, 18V @ 3.5 AH ± 10% NiMH recargable.
• Capacidad de la batería: 100 informes de una sola página, (típico) o seis horas de visualización continua. (sin imprimir)
• Tiempo de carga de la batería: Aproximadamente 4.5 horas desde la descarga total. (Con visualización desactivada.)

Vectorcardiografía

• Formatos de informe: bucles de vectores de vectores componentes (P, QRS, ST-T)
• Sensibilidad: 20, 40, 80 o 160 mm / mV.
• Resolución de tiempo: 2 ms.

Hi-Res Análisis de potencial tardío y señal de onda P

• Sensibilidades:
• Plantilla de datos sin procesar.
• Tiempo promedio.
• Señales filtradas y Magnitud del vector.
• 20 mm / mV.
• 20 mm / mV y 50 mm / mV.
• 1 mm / μV.
• Tasa de muestreo de análisis: 1,000 muestras / segundo / canal.

Especificaciones físicas

• Altura: 3.7 pulgadas (9.4 cm) (Sin carro) con la pantalla cerrada.
• Ancho: 15 in (38.1 cm) (Sin carro).
• Profundidad: 13.8 in (35.1 cm) (Sin carro).
• Peso: Aproximadamente 6.8 kg (15 lbs) (Sin carro) Incluye batería, sin papel.

Especificaciones ambientales

• Temperatura:
  • 50 ° a 104 ° F. (10 ° a 40 ° C)
  • -40 ° a 158 ° F. (-40 ° a 70 ° C)
• Humedad:
  • 20% a 95% de humedad relativa sin condensación.
  • 15% a 95% de humedad relativa sin condensación.
• Presión:
  • 700 a 1060 hPA.
  • 500 a 1060 hPA.

Especificaciones del lector de tarjetas magnéticas

• Conjunto de caracteres: caracteres alfanuméricos ANSI / ISO ALPHA y BCD ANSI / ISO. (subconjunto de ASCII [ISO 646 IRV: 1991])

Especificaciones Escáner de código de barras

• Simbologías: código 39 (ampliado), PDF-417, código 128, matriz de datos, entrelazado 2 de 5.

Dimensiones modulares del carro MAC

• Altura: 37 pulg. (94 cm)
• Ancho: 19 pulg. (47 cm)
• Profundidad: 27 pulg. (69 cm.)
• Altura con el soporte del módulo de adquisición: 59 in (150 cm) Peso
• Peso: 66 lbs. (30 kg) (Sin sistema de ECG en reposo)
