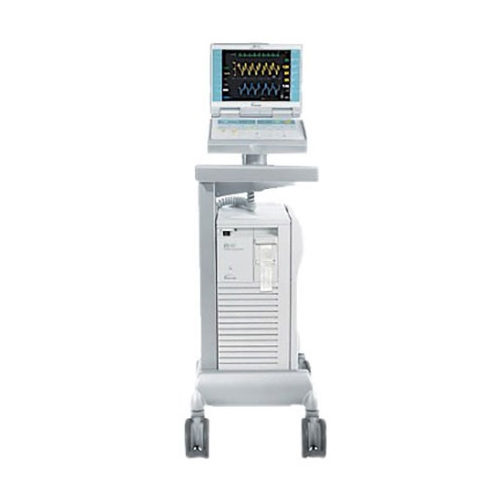

Bomba intra-aórtica Datascope 97E
El sistema 97E es el sistema de elección para el manejo de los ritmos cardiacos más desafiantes. El nuevo supervisor de auto-sincronización, «R-Trac» es un sistema de control de sincronización IAB de segunda generación altamente avanzado que combina la sofisticación de CardioSync 2 con la identificación rápida de QRS y las velocidades de inflación y deflación más rápidas del IAB disponibles. El sistema 97E es el sistema de elección para el manejo de los ritmos cardiacos más desafiantes.
Las velocidades más rápidas proporcionan mayor aumento diastólico, descarga mejorada, y un uso más amplio de la deflación de la R-onda que acciona para seguir y para asistir con eficacia a pacientes con la fibrilación arterial.
Un algoritmo de sincronización basado en patrones inteligentes, CardioSync ™, se adapta rápidamente a los ectópicos difíciles y cambios repentinos de velocidad sin interrupción del bombeo.
El 97E también ofrece un anfitrión de las características de la conveniencia del usuario que hacen más fácil utilizar en el o, laboratorio de la Catedral, CCU y en el transporte.
Características
- Análisis de patrones de intervalo cardiaco
- Selección automática de la deflación de la R-onda
- El seguimiento confiable de la uno-FIB
- Identificación rápida de QRS
- Mejor manejo de arritmias
Especificaciones
Mecánica
- Dimensiones: 43 ″ (H) × 22 ″ (W) × 17 ″ D (109 × 51 × 25 cm)
- Fuera del carro del hospital: 27 ″ (H) × 50 ″ (W) × 10 ″ (D) (68 × 51 25 cm)
- Peso: consola – 82 lbs (37 kg), batería – 35 lbs (16 kg), monitor – 8 lbs (4 kg), carro de hospital – 58 lbs (26 kg)
Eléctrico
- Paquete de baterías: 24 V DC, 18 AH
- Tipo: sellado de plomo sin mantenimiento de ácido
- Tiempo de funcionamiento de la batería: 2 horas @ 120 BPM
- Tiempo de recarga de la batería: 18 horas máximo de descarga completa a completo
- Requisito de la corriente alterna: 300 va normal, 90-130 V, 50/60 hertzios; 200-260, 50/60 Hz
Neumática
- Compresor de sistema: motor de la c.c. sin cepillo de la bomba de diafragma dual
- Paciente globo de gas de la bomba: de grado médico de helio
- Detección de la sangre: protección automática de la neumática del compresor y aislamiento de la sangre en línea auto del terraplén
- Remoción de condensados: extracción y eliminación automática de condensados mediante refrigeración termo-eléctrica
Monitor
- Tipo: plasma de gas, 5,2 ″ × 8,25 ″ (132 × 210 mm)
- Canales: ECG y presión arterial más la forma de onda opcional del globo de la presión
- Línea de referencia: 0-300 mm Hg/Max
- ECG
- Plomos: I, II, III, AVR, AVL, AVF, V
- Respuesta de frecuencia: 0.5-135 Hz Salida Jack 0,5 – 12 Hz display
- Corriente de fuga: < 10 µa fuente actual, < 20 µa fregadero actual
- Protección del desfibrilador: niveles de la descarga hasta 500 julios
- Tiempo de recuperación: el rastro vuelve a la pantalla, máximo de 2 segundos
Fuente del desencadenador
- Requisito del disparador de ECG: 120 µV ± µV en el máximo. Ganar
- Rechazo de Pacer (sin colas): ± 2mV a ± 700 mV duración 0,1 MS a 2 ms
- Presión: ajustable entre 7 mmHg a la amplitud del pulso de Hg
- Pacer a-v: a-v intervalo 80-225 MS rate < o igual a 125 BPM
- Pacer A: requisito del disparador (igual que ECG)
- Pacer V: < 185 BPM
- Interno: 40-120 en 5 incrementos de BPM; tasa predeterminada 80 ± 1 BPM
- ESIS: supresión automática con el amplificador interno de ECG
Presión
- Sensibilidad de la presión al disparador: amplitud mínima del pulso 7mmHg
- Requisitos del transductor: sensibilidad – 5.0 µv/V/mmHg
- Excitación: + 5V DC
- Gama cero: ± 120 mmHg
Entradas/salidas
- Conectores ECG: 6-pines 5-Lead AAMI estándar propuesto; entrada del paciente 3 – conectores telefónicos de conductor; nivel de monitor
- Conectores de presión: conector macho de 6 pines, transductor compatible con Datascope, toma de teléfono de 3 conductores; nivel de monitor
- Interfaz de voltaje: ECG = 1V/MV nominal presión arterial = 1V/00 mmHg nominal
- Visualización de tendencias
- Memoria: total de 8 horas; 30 minutos de 5 minutos promedio; 7,5 horas de media de 15 minutos
- Datos disponibles: ritmo cardíaco, presión sistólica pico, presión diastólica y presión aumentada
Formato de grabación
- Registrador: tipo termal papel termal del registrador/2 ″ del arsenal
- Presentación de forma de onda: ECG, presión arterial, forma de onda opcional de la presión del globo
- Presentación gráfica: tendencia del ritmo cardíaco, tendencias de la presión
- Marcador de ventilación: punto de disparo.
- Intervalo de inflado
Anotaciones
- ECG: plomo
- Presión: escala
- Parámetros: ritmo cardíaco, sistólico, diastólico, presión aumentada media
- Tendencia: igual que la exhibición de la tendencia
