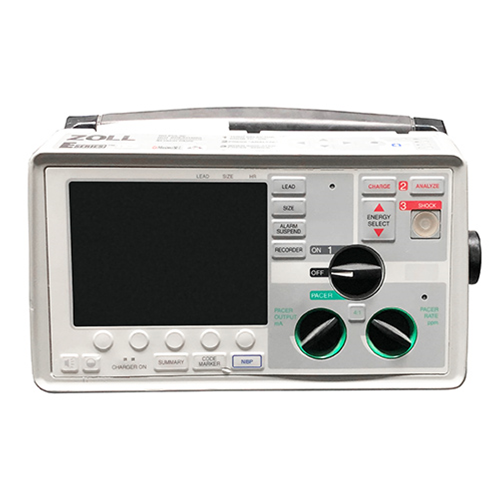

Zoll E Series

El desfibrilador ZOLL E Series® fue diseñado por profesionales para profesionales. Ningún otro desfibrilador de monitor con todas las funciones fue diseñado específicamente para los rigores de su entorno EMS. Ningún otro desfibrilador ofrece las opciones configurables de la Serie E. Ningún otro desfibrilador es tan resistente y listo.

• Mide las compresiones de pecho y la frecuencia y profundidad en tiempo real, y proporciona retroalimentación audible visual y opcional. Todos los datos de CPR se pueden registrar y revisar usando el software RescueNet Code Review.
• See-Thru CPR, exclusivo de ZOLL, que permite filtrar el artefacto de CPR, lo que le permite ver ritmos organizados sin detener las compresiones.
• EasyRead Tri-Mode Display, pantalla para usar tanto en oscuridad de tono como en luz solar directa.
• Un nuevo Rapid Cable Deployment System para una implementación más rápida.
• Nuevo diseño y forma innovadores de jaula antivuelco.
• Sistema para una implementación más rápida.
• Reloj GPS incorporado, que permite a los usuarios sincronizar el despacho, el desfibrilador y los tiempos de llamada de intervención, mejorando la precisión general de los datos.

Monitoreo de ECG

• Conexión del paciente: cable de ECG de 3 derivaciones, 5 derivaciones o 12 derivaciones, palas o almohadillas MFE, seleccionables mediante el interruptor del panel frontal.
• Protección de entrada: totalmente protegida contra desfibriladores. Circuito especial que evita la distorsión del ECG mediante el impulso de marcación (solo en la versión de Pacer).
• Monitorización implantada de marcapasos: el circuito dedicado detecta la mayoría de las puntas del marcapasos implantadas y proporciona un marcador de visualización estándar de un pico en el trazado del ECG.
• Ancho de banda: 0,5-1 Hz (-3 dB) estándar / 0,05-150 Hz diagnóstico 1 Hz – 21 Hz configurable por el usuario.
• Selección de derivación: se muestra en un monitor.
• Tamaño de ECG: 0.5, 1, 1.5, 2, 3 cm / mV: se muestra en el monitor.
• Frecuencia cardíaca: pantalla digital 0-300 bpm ± 5%.
• Alarma de frecuencia cardíaca: el ícono de pantalla indica el estado activado / desactivado. Taquicardia seleccionable por el usuario 60-280 lpm, bradicardia 20-100 lpm.
• Salida de ECG de 1 voltio: 1.0 voltios / cm de deflexión en el registrador de gráfico de banda. <Retraso de 25 ms desde la entrada de ECG del paciente.
• Formato de visualización: visualización de la barra móvil no fundida.
• SmartAlarmsTM: las indicaciones del bíper o de la voz indican ritmo desfibrilable.

Monitor

• Tipo de pantalla: pantalla de cristal líquido (LCD) en color de alta resolución.
• Tamaño de pantalla: 5.63 pulgadas (14.3cm).
• Velocidad de barrido: 25 mm / seg.
• Tiempo de visualización: 4 segundos.
• Canales: 2.
• Mensajes: frecuencia cardíaca, plomo / almohadillas, alarma activada / desactivada, SpO2, EtCO2, funciones y avisos AED, función de prueba del desfibrilador, correcciones de error y fallas, funciones de marcapasos (opcional), marcadores de código, selección de alarma y límites, energía entregada.

Desfibrilador

• Forma de onda: ZOLL Rectilinear Biphasic ™.
• Tiempo de carga: menos de 6 segundos con una batería nueva completamente cargada (las primeras 15 cargas con la energía máxima). Las baterías agotadas producirán un mayor tiempo de carga del desfibrilador.
• Pantalla de energía: La pantalla del monitor indica energía seleccionada y entregada.
• Electrodos de Electrodos Multifuncionales (MFE): Electrodos ZOLL stat® padz® MultiFunction pre-gelificados específicamente diseñados anterior / posterior empaquetados en pares.
• Probador de desfibrilador incorporado: proporciona la verificación de la carga y descarga del desfibrilador sin quitar las paletas de los pozos de almacenamiento ni la verificación de la unidad configurada con el cable MultiFunction.
• Alcance de medición de la impedancia del electrodo multifuncional: 0-250 ohmios ± 10% o 5 ohmios, el que sea mayor

Marcapasos (Solo la versión de Marcapaso)

• Tipo: demanda de VVI; asincrónico (tasa fija) cuando se usa sin derivaciones de ECG o en modo de estimulación ASYNC.
• Pulso: Rectilíneo, corriente constante; 40 milisegundos ± 2%; amplitud variable de 0 a 140 mA ± 5% o 5 mA, lo que sea mayor; se visualiza digitalmente en el monitor (aumenta o disminuye en un valor de 2 mA); tasa variable de 30 a 180 ppm ± 1.5% (incrementos o decrementos por un valor de 2 ppm).
• Protección de salida: completamente desfibrilador protegido y aislado.
• Almohadillas de electrodos multifuncionales (MFE): electrodos multifuncionales ZOLL stat • padz pre-gelificados específicamente diseñados en pares.

Impresora

• Papel: 80 mm térmico (ancho de rejilla). 90 mm (ancho del papel).
• Velocidad: 25 mm / seg.
• Anotaciones: Hora, fecha, energía de desfibrilación, frecuencia cardíaca, salida de marcapasos (solo versión de marcapasos), marcador de sincronización QRS, tamaño de ECG, derivación, alarma, prueba de desfibrilación OK / Fail, análisis de ECG, almohadillas desactivadas, análisis detenido, ECG ruidoso, shock aconsejado, sin descarga eléctrica, ECG demasiado grande, ECG demasiado pequeño y ancho de banda de diagnóstico.
• Método de impresión: cabezal de impresión de matriz térmica de alta resolución.
• Modos de impresión: manual o automático, configurable por el usuario.
• Control de encendido / apagado: panel frontal y paleta.
• Función automática: grabación de 15 segundos iniciada por activación de alarma o descarga del desfibrilador.

Indicaciones de voz

• «Coloque las almohadillas», «Revise las almohadillas», «Controle al paciente», «Mantente alejado», «Presiona la descarga», «No se recomienda descarga», «Comprueba el pulso», «Presiona analizar», «Si no hay pulso, realiza la RCP».

Indicaciones visuales

• «Análisis de prensa», «Anuncio de descarga», «No se recomienda descarga», «Selección de julios», «Carga», «Choque de prensa», «Controlar al paciente», si no hay pulso, RCP”.

PCMCIA Card Slots

• Acepta dos series estándar de tarjetas flash tipo II, 2, 4, 16 y 32 MB: capacidad de tarjetas de módem de fax en la ranura 1, tarjetas de datos en la ranura 2.

PCMCIA Card

• Registra ECG continuo y datos del dispositivo; opcionalmente graba datos de audio digitalmente comprimidos.

Paquetes de batería

• Tipo: ácido de plomo sellado. Iones de litio.
• Tiempo de recarga: ácido de plomo sellado: 4 horas o menos con el cargador integrado. Iones de litio: 7 horas o menos con cargador integrado.
• Tiempo de funcionamiento: ácido de plomo sellado: para un nuevo paquete de batería completamente cargado a 20 ° C; 40 descargas a la máxima energía o 2.75 horas de monitorización ECG continua, o 2.25 horas de monitorización / estimulación continua de ECG a 60 mA, 80 latidos / min. Iones de litio: 100 descargas de desfibrilador a la máxima energía (200J), o 4.25 horas de monitorización continua de ECG, o 3.75 horas de monitorización / marcación continua de ECG a 60 mA, 80 latidos por minuto. Los parámetros adicionales afectarán el tiempo de operación: consulte su Guía del operador.

Información General

• Tamaño: 5,75 pulgadas (14,6 cm) de alto x 13,1 pulgadas (33,3 cm) de ancho x 10,5 pulgadas (26,7 cm) de profundidad.
• Peso: 13.2 lb. (6.0 kg) sin caja de seguridad o batería; 15,4 lb (7,0 kg) con batería de ácido de plomo sellada; 14,6 lb. (6,6 kg) con batería de iones de litio.
• Estándares de diseño: Cumple o supera UL 60601-1, AAMI DF-80, IEC 60601-2-4, EN 60601-2-25 y EN 60601-2-27.
• Seguridad del paciente: todas las conexiones de los pacientes están aisladas eléctricamente.
• Medio ambiente: Temperatura: en funcionamiento: de 0 ° C a 55 ° C (32 ° F a 131 ° F). Temperatura de almacenamiento: -20 ° a 60 ° C (-4 ° F a 14 ° F).
• Nota: El dispositivo de la Serie E puede no funcionar según las especificaciones cuando se almacena en los límites extremos superior e inferior de la temperatura de almacenamiento e inmediatamente se pone en uso.
• Humedad: 5 a 95% de humedad relativa, sin condensación. Vibración: Mil-Std-810F, prueba de integridad mínima. Choque: IEC 68-2-27, 100 g 6 mS medio seno. Presión de funcionamiento: 594 a 1060 mBar. Ingreso de material: IP34 según EN 60601-1. Compatibilidad electromagnética. (EMC): CISPR 11 Clase B – Emisiones radiadas y conducidas, CISPR 11 Clase A – Emisiones radiadas y conducidas (entrada de dc solamente). Inmunidad electromagnética: AAMI DF-80, IEC 61000-4-3 a 10V / m. Descarga electrostática: AAMI DF-80, IEC 61000-4-2.
• Susceptibilidad conducida: IEC 6100-4-4, IEC 61000-4-5, IEC 6100-4-6.
• Alimentación de CA: Cumple todos los requisitos de seguridad IEC, UL y AAMI.
• Opciones: Roll jaula con bolsas laterales de gestión de cables o estuche blando con bolsas laterales.
