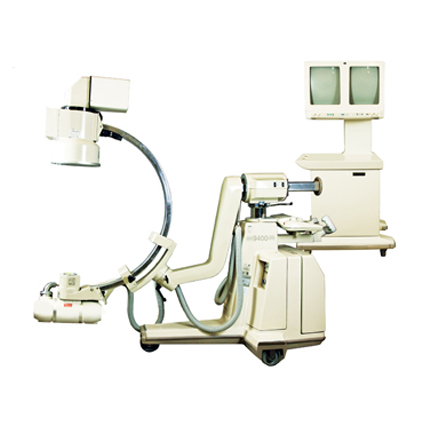

GE OEC 9400

Características del GE OEC 9400

El Arco en C de GE OEC 9400 es un sistema móvil multi-Application de la proyección de imagen de la radiografía que proporciona las soluciones para las necesidades más exigentes en cirugía del dolor, general, ortopédica y vascular. El GE OEC 9400 es una unidad confiable y completa, ofreciendo imágenes claras, potencia de penetración mejorada y resolución.

• Monitores duales de alta resolución de 17 pulgadas
• Tubo de radiografía del ánodo giratorio
• Intensificador de imagen Tri-Mode
• generador de 7,5 kW
• Corrección gamma
• Fluoro Boost
• Enfocar función
• Reducción del artefacto del movimiento (MARS)

Especificaciones GE OEC 9400

Opciones de copia impresa

• Impresora térmica
• Caja DICOM externa
• Dispositivo de captura de imágenes

Dimensiones

• Altura: 66 in./83 in. (1681/2120 mm)
• Anchura: 34 pulg (864 mm)
• Longitud: 74,5 pulg (1892 mm)
• Peso: 740 lbs

Dimensiones de la estación

• Altura: 65 pulg (1651 mm)
• Anchura: 32 pulg (813 mm)
• Profundidad: 28 pulg (710 mm)
• Peso: 360 lbs.

Generador

• 2,5 kHz de alta frecuencia
• 6,0 kilovatios lleno-agitan
• Hasta 120 kVp
• Hasta 100 mA para exposiciones de películas radiográficas
• Fluoro Boost MODE hasta 20 mA (opcional)
• Modo de fluoro pulsado
• Modo fluorography pulsado hasta 60 mA (opcional)
  Energía completa del enchufe:
  – 50 Hz or 60 Hz
  – 100V-15A to 240V-12A

Tubo de radiografía

• Tubo de radiografía del ánodo giratorio
• Puntos focales: 0,3 mm y 0,1 mm
• Capacidad del calor del ánodo: 300.000 Hu
• Tarifa de enfriamiento del ánodo: 70.000 HU/min
• Capacidad del calor de la cubierta: colimador de 1.250.000 Hu

Colimador

• Colimación doble hoja
• Tamaño de haz mínimo < 5 X 5 cm2
• Las hojas son continuamente variables
• Controlado remotamente desde el modo de fluoroscopia del panel de control C-ARM

Modo de fluoroscopia

• Punto focal: 0,3 milímetro
• gama de kVp: 40-120 kVp
• rango MA: 0,2 – 5,0 mA modo normal
• gama del mA: modo del alza de hasta 20 mA (opcional)
• Modos autos, manuales y pulsados
• Operación continua o del uno-tiro
• ABS varía MA, kVp y ganancia de la cámara
• Tablas de ABS específicas para el usuario

Modo de fluoroscopia pulsada (opcional)

• Punto focal: 0,3 milímetro
• Gama de kVp: 40-120 kVp
• Gama del mA: 0,2-5,0 mA
• Pulso: 1, 2, 4, o 8 pulsos por segundo
• Anchura de pulso: 30 o 50 milisegundos
• ABS controlado por ordenador, MA, kVp y ganancia de la cámara

Modo fluorography pulsado (opcional)

• Punto focal: 0,3 milímetro
• gama de kVp: 40-120 kVp
• gama del mA: hasta 60 mA
• Pulso: 1, 2, 4, o 8 pulsos por segundo
• Anchura de pulso: 35 o 50 modo millisecondsRadiographic

Modo radiográfico

• Punto focal: 0,3 mm o 1,0 mm
• Punto focal seleccionado automáticamente
• 0,3 mm – mas rango: 1 – 100 mas
• 1,0 mm – mas rango: 100 – 3

Sistema de Imagen de Video del Arco en C 9400

Intensificador de 6 pulgadas

• Monomodo 6 en intensificador de imagen
  • 6 pulg.: 1,4 LP/mm
• DQE: 65% (típico) 9 en intensificador de imagen (opcional)

Intensificador de 9 pulgadas (optional)

• Tri-Mode 9 in/6 in/4,5 en intensificador de imagen
  • 9 pulg.: 2,3 LP/mm
  • 6 pulg.: 3,2 LP/mm
  • 4,5 in.: 3,8 LP/mm
• DQE: 65% (típico)

Cámara de vídeo

• Tubo de imagen vidicón
• 525 líneas/marco
• 360 ˚ rotación motorizada
• Indicador de la orientación de la en-pantalla (regeneración en tiempo real sin el fluoro)
• Inversión de imagen izquierda-derecha
• Revés de la imagen de la tapa-parte inferior
• 256 sombras de gris
