GE OEC 9600

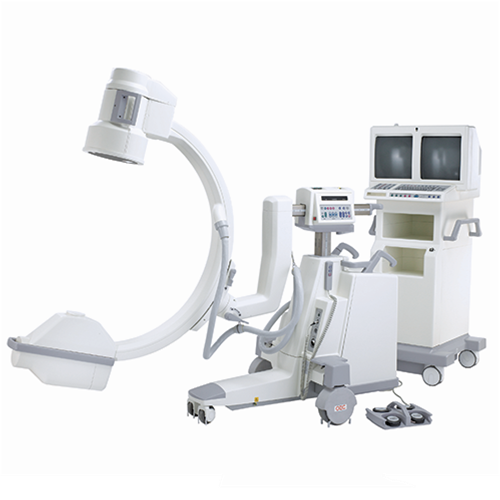

El Arco en C GE OEC 9600 es un sistema móvil de rayos X que combina imágenes fluoroscópicas mejoradas con la capacidad de tomar radiografías de películas. El OEC 9600 se puede usar en una variedad de aplicaciones diagnósticas y quirúrgicas.
Movimientos
El Arco en C puede orbitar en su cuna a través de un arco de 115 grados. La parte posterior del Arco en C está marcada con una escala angular para ayudar en el posicionamiento. El 9600 también puede pivotar en su eje de cuna hasta 180 grados. Esto proporciona una mayor versatilidad para colocar el tubo de rayos X y el intensificador de imagen al permitirles invertir o cambiar su posición relativa. El Arco en L del Arco en C se puede girar hasta 180 grados, lo que permite una rotación de hasta 360 grados. El Arco L se gira con un motor interno utilizando los botones de rotación motorizados en la parte superior del panel de control del Arco en C. Para un posicionamiento aún mayor, el Arco en C también tiene una elevación vertical. Se puede elevar hasta 18 pulgadas (46 cm). La vida vertical también es controlada por un motor y puede operarse con los botones motorizados de vida de columna en la parte superior del panel de control del Arco en c. El GE 9600 también se puede ampliar hasta 8 pulgadas (20 cm). El conjunto completo del Arco en C y del Arco en L puede oscilar, o moverse de lado a lado, hasta 11 grados en ambas direcciones.
Paquetes Especiales Disponibles
- GSP
- ESP
- Vascular
- Vascular: 4/8/15 fps
- Neurovascular: 30 fps
- Cardiac: 30 fps
- Super C
Generador
- Alta frecuencia
- 0 kW de onda completa
- Hasta 120 kVp
- Hasta 75 mA para exposiciones de películas radiográficas
- Modo de aumento continuo de flúor de hasta 12 mA (opcional)
- Modo flúor pulsado
- Modo de fluorografía pulsada hasta 40 mA
- Diseño de buffer de energía patentado
- Potencia total de salida:
- 50 Hz o 60 Hz
- 100V-15A a 240V-8A
X-Ray
- Tubo de rayos X de ánodo giratorio
- Puntos focales: 0.3 mm y 0.6 mm
- Capacidad de calor del ánodo: 300,000 HU
- Velocidad de enfriamiento del ánodo: 60,000 HU / min
- Capacidad de calor de la vivienda: 1,600,000 HU
- Diámetro del ánodo: 3.1 in
- Ángulo del ánodo:
- 8.5 in (intensificador de imagen de 9 pulgadas)
- 10 in (intensificador de imagen de 12 pulgadas)
- Ventilador de tubo de rayos X (unidades vasculares, neuro-vasculares y cardíacas)
Colimador
- La colimación del iris con dos contraventanas semitransparentes opuestas permite una colimación elíptica, redonda y rectangular
- Iris y persianas son continuamente variables
- Todas las funciones controladas de forma remota desde el panel de control del Arco en C
Modo de Fluoroscopia
- Punto focal: 0.3 mm
- rango kVp: 40 – 120 kVp
- Rango de mA: 0.2 – 5.0 mA modo normal
- Rango de mA: 1.0 – 12 mA modo fluoro boost continuo
- Modos automático y manual
- Operación continua, de una sola vez o pulsada
- El ABS varía mA, kVp y la ganancia de la cámara
- Tablas de ABS específicas del usuario
Modo de Fluoroscopia pulsada
- Punto focal: 0.3 mm
- rango kVp: 40 – 120 kVp
- Rango mA: 0.2 – 5.0 mA
- Frecuencia de pulso: 1, 2, 4 u 8 pulsos por segundo
- Ancho de pulso: 30 o 50 milisegundos
- Control computarizado de ABS, mA, kVp y ganancia de cámara
Modo de fluorografía pulsada (opcional)
- Punto focal: 0.3 mm
- rango kVp: 40 – 120 kVp
- Rango mA: 0.2 – 40.0 mA
- Frecuencia de pulso: 1, 2, 4 u 8 pulsos por segundo
- Ancho de pulso: 30 o 50 milisegundos
- Control computarizado de ABS, mA, kVp y ganancia de cámara
Modo Digital Spot (opcional)
- Modo Digital Spot (opcional) Estándar con la plataforma quirúrgica expandida (ESP)
- Fluorografía digital mejorada de una sola toma con refuerzo de 12 mA
- Termina automáticamente la exposición y almacena la imagen mejorada en el disco de archivo de almacenamiento
Modo Radiográfico
- Punto focal: 0.3 mm o 0.6 mm
- Punto focal seleccionado automáticamente
- 3 mm – rango de mAs: 1 – 100 mA
- 6 mm – rango de mAs: 110 – 300 mAs
- Rango de kVp: 50 – 120 kVp
Sistema de Imágenes de Video
Intensificador de imagen
9 en el intensificador de imagen
- Tri-mode 9 in / 6 in / 4.5 in intensificador de imagen
- Resolución central mínima (en el monitor):
- 9 in .: 1,4 lp / mm
- 6 in .: 2.0 lp / mm
- 5 in .: 2.4 lp / mm
- DQE: 65% (típico)
12 en el intensificador de imagen (opcional)
- Tri-modo 12 in / 9 in / 6 en intensificador de imagen
- Resolución central mínima (en el monitor):
- 12 in: 1.0 lp / mm
- 9 in: 1.3 lp / mm
- 6 in: 1.6 lp / mm
- DQE: 65% (típico)
Cámara de video
- Cámara CCD de alta resolución
- Captura de fotograma completo
- Rotación motorizada de 360 °
- Indicador de orientación en pantalla (realimentación en tiempo real sin fluoro)
- Inversión de imagen izquierda-derecha
- Inversión de la imagen de arriba a abajo
- Modo negativo
- Señal de video: estándar RS 170A 60 Hz, 525 líneas
- Relación de aspecto: 4: 3
- Funciones controladas por computadora:
- Ganancia
- Blanking
- Iris de la cámara
- Camera iris
Monitores de video
- Doble 16 en cuadrado, grabado en negro, antideslumbrante, antiestático
- 525 líneas / cuadro – 512 píxeles
- Sensor de luz ambiental
- Indicador «ENCENDIDO» de Rayos X Multi-LED
- Controles de ventana / nivel remoto
Opciones de copia impresa
- Impresora térmica
- Caja DICOM externa
- Dispositivo de captura de imagen
- Dispositivo de puntería láser (opcional)
