GE OEC 9800 Plus

Arcos en c

SKU: 99999174 Categoría: Etiquetas: , , , , , ,
Equipo Médico GE - Soma Technology, Inc.

Descripción

CARACTERÍSTICAS DE OEC 9800 PLUS

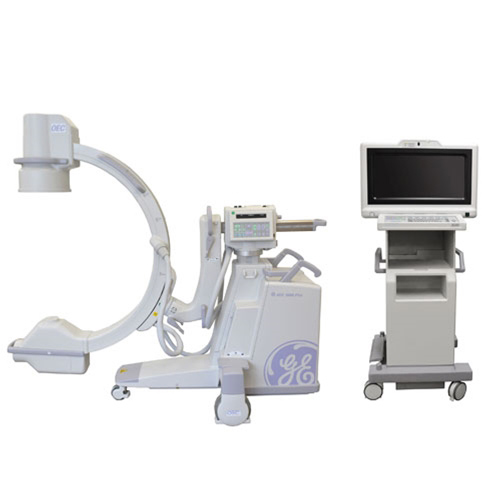

El GE OEC 9800 Plus es un arco en c móvil que fue diseñado teniendo en cuenta una variedad de aplicaciones de rayos X. Algunas de estas aplicaciones incluye el tratamiento del dolor, las cirugías ortopédicas, vasculares, neurovasculares y cardíacas. El OEC 9800 ofrece tecnología de rayos X con un sistema de pantalla táctil con bajas dosis de rayos X y un generador de 15kW. El 9800 Plus ofrece imágenes de alta resolución de 1K x 1K, junto con la tecnología de inteligencia de imagen de GE, que proporciona imágenes extraordinarias y claras.

  • Excelente calidad de imagen gracias a nuestra tecnología patentada Image I.Q.
  • Diseño clínico ideal para una amplia variedad de aplicaciones.
  • Eficiencia mejorada gracias a una sencilla interfaz de usuario.
  • Opciones SMART: SmartMetal, SmartView y SmartWindow ayudan a perfeccionar la técnica en situaciones difíciles.
  • Funciones de baja dosis que garantizan la imagen correcta con la dosis adecuada.
  • Posicionamiento preciso con la junta pivotante fuera del eje de SmartView
  • Las funciones SmartMetal, SmartWindow y Autotrak ajustan automáticamente el contraste y el brillo para producir la imagen clara que necesita
  • Los modos de obtención de imágenes son sencillos cuando se obtienen imágenes con la interfaz de brazo en C más utilizada del mundo

Smart Window

La tecnología Smart Window detecta dinámicamente la posición del colimador y ajusta automáticamente el tamaño de las ventanas de muestreo para optimizar aún más la calidad de la imagen.

  • Colimador de tungsteno de doble hoja.
  • Nivela los contrastes.
  • Ajusta el brillo.

Smart Metal

Smart Metal es una innovación única de GE. Tras la inicialización de Smart Metal, las resoluciones de imagen optimizadas se mantienen incluso con la introducción de objetos metálicos en el campo de imágenes de rayos X.

  • No es necesario realizar ajustes manuales de brillo y contraste.
  • Reduce la sensibilidad del sistema al metal.

AutoTrak

Durante los procedimientos de fluoroscopia en vivo es importante mantener la máxima visibilidad independientemente de si la anatomía del paciente se mueve. Con la introducción de AutoTrak, la ventana de muestreo se mueve automáticamente con la anatomía, garantizando imágenes excelentes independientemente de la colimación o el centrado. Si la anatomía del sujeto se mueve dentro del campo de visión, AutoTrak mantendrá la exposición correcta, incluso si la anatomía se desplaza hacia el borde del campo de imagen o está mal colimada.

  • Detecta la anatomía del sujeto con una ventana de muestreo dinámica.
  • Reducción de las imágenes oscuras y de las quemaduras.
  • La estabilización de la imagen significa menos imágenes y menos dosis para el médico y el paciente.
  • Verdadera tecnología de apuntar y disparar en la mayoría de las situaciones de imagen.

ESPECIFICACIONES DE GE 9800 PLUS

Dimensiones del Arco en C

  • Altura: 69 / 87 pulg (1734 / 2191 mm)
  • Anchura: 33 pulg (838 mm)
  • Largo: 79 pulg (1994 mm)
  • Peso: 720 lbs

Superficie de Trabajo

  • Altura: 64 pulg (1632 mm)
  • Anchura: 27 pulg (692 mm)
  • Profundidad: 27 pulg (692 mm)
  • Peso: 430 lbs

Paquetes Especiales Disponibles

  • GSP
  • ESP
  • ESP 8 FPS
  • Vascular
  • Vascular 8/15 FPS
  • Neurovascular 30 FPS
  • Cardíaco 30 FPS
  • Super C

Generador

  • 60 kHz Alta frecuencia
  • 15 kW de onda completa
  • Hasta 120 kVp
  • Hasta 75 mA para exposiciones de películas radiográficas
  • Modo fluoro continuo hasta 20 mA
  • Modo fluoro pulsado
  • Modo fluoro pulsado hasta 40 mA. (opcional)
  • Potencia total de la toma de corriente:
  • 50 Hz o 60 Hz
  • 100V-15A a 240V-10A
  • Diseño patentado de amortiguador de energía

Tubo de Rayos X

  • Tubo de rayos X de ánodo rotatorio
  • Puntos focales: 0.3 mm y 0.6 mm
  • Capacidad calorífica del ánodo: 300,000 HU
  • Velocidad de enfriamiento del ánodo: 60,000 HU/min
  • Capacidad térmica de la carcasa: 1,600,000 UH
  • Diámetro del ánodo: 3.1 pulg
  • Ángulo del ánodo: 10°
  • Ventilador de enfriámiento del tubo de rayos X. (Unidades Vascular, Neurovascular y Cardíaca)

Colimador

  • La colimación del iris con obturadores de hoja semitransparentes opuestos permite la colimación elíptica, redonda y rectangular
  • Tamaño mínimo del haz < 5 X 5 cm2
  • El iris y los obturadores son continuamente variables
  • Todas las funciones se controlan a distancia desde el panel de control del brazo C

Modo de Fluoroscopia

  • Punto focal: 0.3 mm
  • Rango de kVp: 40 – 120 kVp
  • Rango de mA: 0,2 – 10 mA modo normal
  • Rango de mA: 0,2 – 20 mA modo continuo fluoro boost.
  • Modos automático y manual
  • Funcionamiento continuo, de un solo disparo o pulsado
  • El ABS varía los mA, los kVp y la ganancia de la cámara
  • Tablas de ABS específicas del usuario

Modo de Fluoroscopia Pulsada

  • Punto focal: 0.3 mm
  • Rango de kVp: 40 – 120 kVp
  • Rango de mA: 0.2 – 10 mA
  • Frecuencia de Pulsos: 1, 2, 4 u 8 pulsos por segundo
  • Ancho de Pulso: 30 o 50 milisegundos
  • Ganancia de ABS, mA, kVp y cámara controlada por computadora

Modo de Fluorografía Pulsada (opcional)

  • Punto focal: 0.3 mm
  • Rango de kVp: 40 – 120 kVp
  • Rango de mA: Hasta 40 mA
  • Frecuencia de pulsos: 1, 2, 4 u 8 pulsos por segundo
  • Ancho de pulso: 30 o 50 milisegundos
  • Ganancia de Iris, mA, kVp y cámara controlada por computadora

Modo de Punto Digital

  • Punto focal: 0.3 mm
  • Rango de kVp: 40 – 120 kVp
  • Rango de mA: 1.0 – 75 mA
  • Termina automáticamente la exposición y almacena la imagen mejorada en un disco de almacenamiento

Modo Radiográfico

  • Punto focal: 0.3 mm o 0.6 mm
  • Punto focal seleccionado automáticamente
  • Rango de kVp: 50 – 120 kVp
  • 3 mm – Rango de mAs: 1 – 100 mAs
  • 06 mm – Rango de mAs: 110 – 300 mAs

Sistema de Imágenes de Vídeo

  • Intensificador de imagen

Intensificador de Imagen de 9″

  • Intensificador de imagen tri-modal de 9 in/6 in/4.5 in
    • 9 pulg: 2.3 lp/mm
    • 6 pulg.: 3.2 lp/mm
    • 5 pulg: 3.8 lp/mm
  • DQE: 65%. (típico)

Intensificador de Imagen de 12″ (opcional)

  • Intensificador de Imagen Tri-modal de 12 in/9 in/6 in:
    • 12 pulg: 1.7 lp/mm
    • 9 pulg: 2.3 lp/mm
    • 6 pulgs: 3.0 lp/mm
  • DQE: 65%. (típico)

Cámara de Vídeo

  • Cámara CCD de alta resolución
  • 1,004 x 1,004 píxeles
  • Captura de cuadro completo
  • Rotación motorizada de 360°
  • Indicador de orientación en pantalla (retroalimentación en tiempo real sin fluoro)
  • Inversión de la imagen izquierda-derecha
  • Inversión de imagen arriba-abajo
  • Modo negativo
  • Funciones controladas por computadora:
    • Ganancia
    • Blanking
    • Iris de la cámara

Monitores de Vídeo

  • Doble de 16 pulgadas, grabado en negro, antideslumbrante y antiestático
  • Pantalla táctil
  • Sensor de luz ambiental
  • Indicador de rayos X Multi-LED «ON»
  • Controles remotos de ventana/nivel

Opciones de Impresión

  • Impresora térmica (opcional)
  • DICOM (opcional)
  • Dispositivo de Captura de Imágenes (opcional)
  • Dispositivo de Apunte Láser (opcional)

MÁS INFORMACIÓN SOBRE EL GE 9800 PLUS

Simple de Usar

La intuitiva pantalla táctil del GE OEC 9800 simplifica el funcionamiento. Simplemente enchufe el sistema y préndalo. La pantalla de anotación del paciente está lista para recibir información. Para el fluoro, seleccione los modos de imagen deseados y, a continuación, simplemente pulse el interruptor de exposición a los rayos X en el control manual remoto, la unidad central o el control de pedal de pie. El OEC 9800 Plus ajusta automáticamente todos los parámetros de imagen para obtener la imagen óptima, incluso en los procedimientos de hoja de ruta y sustracción.

  • Registrar y recuperar la información de los pacientes
  • Seleccionar las funciones de manipulación de imágenes
  • Anotar imágenes
  • Realice películas impresas o impresiones en papel.
  • Panel de control del Arco en C con retroiluminación para facilitar el manejo en un quirófano a oscuras.

Versátil

El 9800 Plus puede abordar una amplia gama de aplicaciones clínicas, quirúrgicas y vasculares allí donde lo necesite. Desde las urgencias, el quirófano, la UCI o el clínico de tratamiento del dolor, puede aprovechar la fuerza y la versatilidad clínica del OEC 9800.

  • Realice aplicaciones de diagnóstico o de intervención con confianza
  • El magnífico diseño mecánico mejora la maniobrabilidad y el posicionamiento
  • Los controles de contrapeso y fricción facilitan la angulación

Conectividad DICOM Integrada

El OEC 9800 Plus está disponible con una interfaz DICOM 3.0 integrada que se conecta al sistema de red de un hospital.

  • Mejora la gestión de las imágenes y de la información del paciente.
  • Consulta de la red del hospital (lista de trabajo DICOM).
  • Envíe imágenes al sistema de archivo central del hospital o a cualquier impresora de red o cámara láser.
  • Utilice el software C-View™, marca registrada de OEC, para revisar desde cualquier PC.

Identificación del Arco en C

Hay tres configuraciones diferentes de Arco en C disponibles con el GE OEC 9800 Plus. El Arco en C estándar tiene un intensificador de imagen de 9’ (23 cm). El Arco en C ligeramente más grande se utiliza para soportar un intensificador de imagen de 12″ (31 cm) y el Arco en C Super es visiblemente más grande que los estándar. El Arco en C Super no tiene un brazo en L. Los brazos en C con intensificador de imágenes de 9″ y 12″ tienen brazos en L que ayudan al posicionamiento de la rotación radial. Debido al gran tamaño del Arco en C Super, no necesita un brazo en L y sólo gira radialmente en el brazo transversal horizontal.

Posicionamiento del Arco en C

Las configuraciones de los Arcos en C de 9 y 12″ proporcionan 115 grados de rotación orbital (90 grados de escaneo inferior y 20 grados de escaneo superior). La parte posterior de estos Arcos en C está marcada con una escala para ayudar a posicionar con precisión el Arco en C en una ubicación exacta. El Arco en C Super puede girar un total de 148 grados (55 grados de sobreexploración y 93 grados de infraexploración).

La rotación Flip-Flop proporciona una mayor versatilidad en el posicionamiento del tubo de rayos X y del intensificador de imagen al permitirles invertir sus posiciones lateralmente. El Arco en C gira de 0 a 180 grados en una dirección y de 0 a 90 grados en la dirección opuesta.

El brazo L en las configuraciones de Arco en C de 9 y 12″ gira 180 grados en cualquier dirección para un total de 360 grados. Hay un indicador de rotación del brazo L en la parte posterior del brazo L que muestra el grado de rotación del brazo L. La configuración del Arco en C Super puede girar radialmente un total de 380 grados en el eje de soporte. Esta configuración ayuda a dar la máxima capacidad de posicionamiento.

De las muchas capacidades de posicionamiento del OEC 9800 Plus, también hay una columna vertical que se utiliza para elevar el Arco en C hasta un máximo de 18″. Hay una escala situada en esa columna para ayudar a obtener imágenes más precisas. En la parte superior del panel de control, el motor de la columna vertical se acciona pulsando los interruptores de extensión o retracción de la columna vertical.

Utilizando el brazo transversal horizontal se puede posicionar el Arco en C hacia delante hasta un máximo de 8″. Para posicionarlo horizontalmente, debe liberar el freno del brazo cruzado colocando la manija del freno en la posición identificada por el icono de «desbloqueo». Empuje o tire del brazo transversal hasta la posición deseada y utilice la escala de centímetros para obtener una posición más precisa. A continuación, bloquea el freno de cruceta colocando la maneta de freno en la posición identificada por el icono de «bloqueo».

Si estas no fueran suficientes posiciones, aquí hay una más. El OEC 9800 puede moverse de lado a lado en un movimiento «Wig-Wag». La distancia total recorrida de lado a lado depende de si el brazo transversal horizontal está extendido o retraído.

OEC 9800 Plus Arco en C Reconstruido

Soma Technology, Inc. ofrece el GE OEC 9800 Plus hasta un 50% por debajo de los precios originales con el mismo servicio y garantía que los nuevos. Soma Technology reacondiciona técnica y cosméticamente estos Arcos en C de acuerdo con las especificaciones originales del fabricante. Utilizando nuestros ingenieros biomédicos altamente cualificados y certificados, estas unidades se prueban completamente, se desmontan y, si es necesario, se sustituyen las piezas. Una vez que todas las piezas del GE OEC 9800 están en orden de funcionamiento, la unidad se calibra de nuevo según las especificaciones del fabricante original, para asegurarse de que funcione exactamente igual que cuando salió del fabricante. Soma Technology no sólo reacondiciona el producto, sino que cada unidad también pasa por un proceso de restauración cosmética especial. El 9800 Plus Arco en C se limpia y se reparan los pequeños arañazos y dentaduras, y se sustituyen las calcomanías si es necesario.

Soma Technology, Inc. también compra unidades de Arcos en C usadas y de segunda mano. Si usted o su centro medico quiere vender su GE 9800 Plus, Soma Technology cuenta con un departamento de compras que hace que el proceso sea sencillo y sin complicaciones. Al vender su Arco en C a Soma, no hay necesidad de un intermediario. Al contrario, se trata de una transacción directa a Soma, lo que garantiza que usted obtenga el mejor precio por su equipo médico. Soma Technology no sólo compra Arcos en C, sino que también compraría una amplia variedad de equipos médicos diferentes si su centro médico está buscando liberar espacio. Si tiene equipos médicos que le gustaría vender a Soma, envíenos un mensaje a [email protected] o llamenos al 1.800.438.7662.
