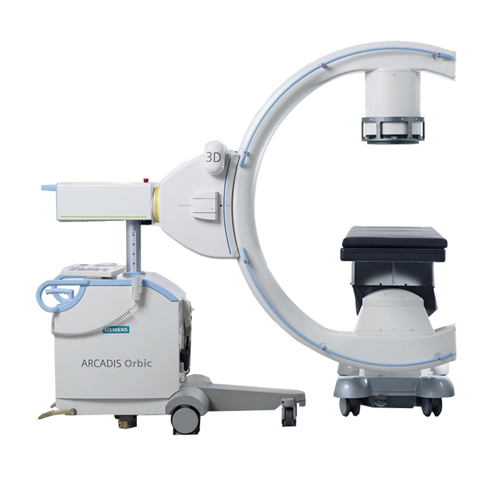

CARACTERÍSTICAS DE SIEMENS ARCADIS ORBIC 3D
El sistema de Arco en C móvil ARCADIS Orbic 3D ofrece tiempos de exploración rápidos y una calidad de imagen mejorada. El ARCADIS genera imágenes 2D de la anatomía humana en sólo 30 segundos en resolución 1K2 o 60 segundos para 100 imágenes 2D. Los equipos de arco en C ARCADIS Orbic 3D pueden equiparse con la interfaz de navegación 3D directa NaviLink 3D, o elegir la plataforma de navegación óptica integrada NaviVision 3D
El software de ARCADIS Orbic está diseñado para apoyar todo el flujo de trabajo clínico, desde el registro del paciente hasta la documentación de las imágenes. Los datos de los pacientes pueden transferirse sin problemas desde el sistema de información del hospital a la lista de trabajo del arco en C. Dos características distintivas del arco en C móvil ARCADIS Orbic son el verdadero movimiento orbital isocéntrico y el movimiento orbital de 190° con un sobreescaneo de 95°. Gracias a esta tecnología, esta unidad no requiere reajustes horizontales o verticales para mantener el área de visualización centrada y enfocada.
ESPECIFICACIONES DE SIEMENS ARCADIS ORBIC 3D
Dimensiones
- Diámetro: 9 in, 6 in (23 cm, 15cm)
- Altura x Anchura x Profundidad del Armazón del Arco en C (Procesamiento y Almacenamiento de Imágenes): 72 x 31.5 x 84.5 in (183 x 80 x 215 cm)
- Peso: 765 lbs (348 kg) chasis
- 418 lbs (190 kg) carro de monitor
- Tamaños del Soporte de Casetes: 24 x 3024 x 30 cm
- Espacio libre (C-Arm): 31 in (78 cm)
- Profundidad (Pórtico PA): 29 in (73 cm)
- Movimiento de Desplazamiento (Arco en C): 10
- Rotación (Arco en C): 75 in (190 cm)
- Recorrido Horizontal (Arco en C): 7.9 in (20 cm)
- Rotación del Pivote (Arco en C): 75 in (190 cm)
Arco en C
- Movimiento Isocéntrico del Arco en C con cables integrados y frenos electromagnéticos
- Movimiento Orbital: 190° (± 95°)
- Angulación: ± 190°
- Movimiento Horizontal: 7.9 in (20 cm)
- Profundidad de Inmersión: 28.7 in (73 cm)
- Rango de Giro: ± 10°
- Desplazamiento Vertical: 15.7 in (40 cm) motorizado
- Distancia fuente-I.I: 38.5 in (98 cm)
- Espacio Libre: 30.7 in (78 cm)
Generador / Tubo de Rayos X
- Potencia Pulsada Máxima: 2.3 kW
- Frecuencia de Control del Inversor: 15 kHz a 30 kHz
- Rango de kV 40: kV a 110 kV
- Fluoroscopia: 02 mA a 15.2 mA (máx. 1000 W)
- Radiografía Digital: 0.2 mA a 23 mA (máx. 1000 W)
- Fluoroscopia pulsada hasta 23 mA
- Ancho de pulso mín. 7 ms
- Frecuencia de pulso hasta 8 f/s, hasta 15 f/s*
- El Modo de Potencia permite la salida máxima temporal en fluoroscopia continua y fluoroscopia pulsada
Datos de Funcionamiento
- Requisitos de Alimentación: 100 V, 110 V, 120 V, 127 V, 200 V, 230 V, 240 V, (± 10%), 50/60 Hz (± 1 Hz)
- Fusible del dispositivo (interno): 100 V a 127 V 20 A fusible lento 200 V a 240 V 15 A fusible lento
Condiciones Ambientales
- Rango de Temperatura: + 15°C a + 35°C
- Humedad Relativa: 15% a 75%, sin condensación
- Presión Barométrica: 700 hPa a 1060 hPa
General
- Pulsos por Segundo (monitor): p a 15
- Rango de Ma (Sistema de imágenes): 0.2 – 23
- Fluoroscopia Pulsada (Generador de Rayos X): Sí
- Rango de Kv (Generador de Rayos X): 40
- Aec (Generador de Rayos X): mAs
- Potencia Nominal del Tubo, kw 100 kvp (Salida Máxima): 2.3
- Requisitos de Alimentación: 110-240 VAC
Vídeo / Imágenes
- Tamaño del Monitor (Objeto máximo): 18 monitores planos TFT duales
- Alto x Ancho x Profundidad del Armazón del Arco en C, (Procesamiento y Almacenamiento de Imágenes): 72 x 31.5 x 84.5 in (183 x 80 x 215 cm)
- Almacenamiento de Vídeo (Procesamiento y Almacenamiento de Imágenes): Memoria digital, disco
- Tamaño de la Matriz de Imágenes (Procesamiento y Almacenamiento de Imágenes): 2:3
- Última Toma de Imágenes (Procesamiento y Almacenamiento de Imágenes): Sí
- Integración de fotogramas (Procesamiento y Almacenamiento de Imágenes): 0—32 fotogramas
- Máx. # de Imágenes (Procesamiento y Almacenamiento de Imágenes): 10,000 en el disco duro; ~300 en el CD; ambos son estándar
MÁS INFORMACIÓN SOBRE EL SIEMENS ARCADIS ORBIC 3D
Arcadis Orbic 3D es nuestro Arco en C de gama alta con diseño isocéntrico y movimiento orbital de 190º. La funcionalidad 3D de Arcadis Orbic 3D es la más adecuada para el uso intraoperativo en cirugía ortopédica, traumatológica y de la columna vertebral.
Arcadis Orbic 3D puede equiparse con NaviLink 3D1, la interfaz de navegación directa en 3D.
Imágenes Precisas y Visualización Perfecta con Imágenes 3D Intraoperatorias Integradas
- Las imágenes 3D intraoperatorias permiten realizar revisiones y evaluaciones intraoperatorias y sustituyen al control postoperatorio por TAC
- Arcadis Orbic 3D requiere sólo 30 segundos para un escaneo completo de calidad estándar con 50 imágenes 2D en resolución 1K2 – o 60 segundos para un escaneo de alta calidad que comprende 100 imágenes 2D
- Fusión de Imágenes 3D para fusionar datos 3D incluso de diferentes modalidades
- VRT (Volume Rendering Technique) para la visualización de volúmenes y una fácil orientación en el conjunto de datos
- Grandes monitores TFT de 19″ de alto brillo y contraste
- Ángulo de visión extraordinariamente amplio de 170° y montaje altamente ergonómico en el carro
- Interfaz «Monitor out «* para la visualización en monitores adicionales
- La compatibilidad con monitores dobles 3D permite el desplazamiento paralelo sincronizado en dos monitores. Esta función también puede utilizarse para revisar simultáneamente una exploración adquirida antes de una intervención y otra adquirida durante la misma.
El diseño isocéntrico y contrapesado ayuda a ahorrar tiempo y dosis y sustituye los reajustes por posibilidades de proyección prácticamente ilimitadas con una rotación orbital de 190
- El haz central permanece siempre en el isocentro, lo que elimina la necesidad de reposicionamiento y permite ahorrar tiempo y dosis
- La distancia entre el intensificador de imágenes o el tubo de rayos X y la región del cuerpo que se está fotografiando siempre es la misma, lo que garantiza un tamaño de imagen constante con proyecciones variables
- Gran rotación orbital de hasta 190° (+95°/-95°)
- Requisito para la obtención de imágenes en 3D mediante el movimiento orbital
- Cada dirección de movimiento del brazo en C está representada por una escala de medición codificada por colores
- Concepto de tarjeta de tareas orientado al flujo de trabajo
- Menú básico/ampliado para una orientación y un manejo más rápidos
- Amplia gama de aplicaciones médicas en la tarjeta de tareas de examen
- Selección intuitiva de programas mediante VPA (Anatomía Virtual del Paciente). Basta con hacer clic en la región del cuerpo VPA que se va a examinar para seleccionar el programa de aplicación adecuado
- Se dispone de hasta 200 programas específicos de aplicación
Fácil Integración en los Flujos de Trabajo Clínicos
- Estación de trabajo multimodal totalmente funcional. La visualización multimodal le permite acceder a imágenes de otras modalidades, como la TC y la RM
- Compatibilidad con prácticamente todas las funcionalidades de DICOM* 3.0, es decir, conectividad integral con otras modalidades y redes clínicas
- Todos los datos de los pacientes pueden cargarse en su lista de trabajo directamente desde su HIS/RIS
- Consulta del archivo mediante la función de búsqueda
- Diseño de carro ergonómico, ligero y compacto para una mejor maniobrabilidad y menor necesidad de espacio
- Parte trasera sin cables y monitores giratorios en 180° para reducir considerablemente la distancia a la mesa de operaciones
- Monitores ajustables vertical y horizontalmente* para adaptarlos a las necesidades específicas de la aplicación
- Gestión inteligente de accesorios y cables, como la caja de CD y bolígrafos integrada
- Fácil acceso a todas las interfaces de red y de vídeo para conexiones directas sin caos de cables
- El indicador de rayos X en la parte superior de los monitores garantiza la mejor visibilidad desde todas las direcciones
Flexibilidad Óptima en el Manejo de Datos
- Soporte de prácticamente todas las funcionalidades DICOM 3.0 (incluyendo DICOM Send/Receive, Storage Commitment, Print, Worklist, Query/Retrieve y MPPS)*.
- Opciones casi ilimitadas para el posprocesamiento, el archivo y la documentación (con CD, DVD en DICOM y con USB en formato DICOM y BMP)
- Capacidad total de almacenamiento de 60.000 imágenes
Siemens Arcadis Orbic 3D Reconstruido
Soma Tech Intl ofrece el Arco en C Siemens Arcadis Orbic 3D hasta un 50% por debajo de los precios original con el mismo servicio y garantía que los nuevos. El Siemens Arcadis Orbic 3D no sólo está técnicamente reacondicionado, sino que también está cosméticamente reacondicionado para que funcione y se vea como nuevo. Cuando se inicia el proceso de reacondicionamiento del Arcadis Orbic 3D, ésta cuidadosamente inspeccionado y probado por nuestros propios ingenieros biomédicos quien son certificados para trabajar con Arcos en C. Si es necesario, se reemplazan las piezas para asegurarse de que todos los aspectos del Arcadis Orbic 3D funcionen con eficaz. Una vez que todo está en orden de funcionamiento, la unidad se calibra con las especificaciones originales del fabricante. Esto asegura que la unidad está funcionando de la misma manera que cuando salió originalmente del fabricante. Después de que la máquina funciona como nuevo, se somete a un proceso especial de restauración cosmética. Se limpia, se reparan los pequeños arañazos y abolladuras, se pinta y se sustituyen las calcomanías si es necesario. Soma Tech Intl cuenta con la certificación ISO 13485 y se asegura de que se dé la mejor calidad a todos los equipos médicos que venden. Antes de que el Orbic 3D sea etiquetado como listo para el paciente y empacado para su envío, pasa por una última prueba de control de calidad que asegura que todos los aspectos están funcionando de nuevo como deberían. Si desea comprar el Siemens Arcadis Orbic 3D reconstruido, póngase en contacto con nosotros en [email protected] o llámenos al 1-800-GET-SOMA.
