Ziehm Vision² FD

Arcos en C

Descripción

Carasterísticas Ziehm Vision² FD

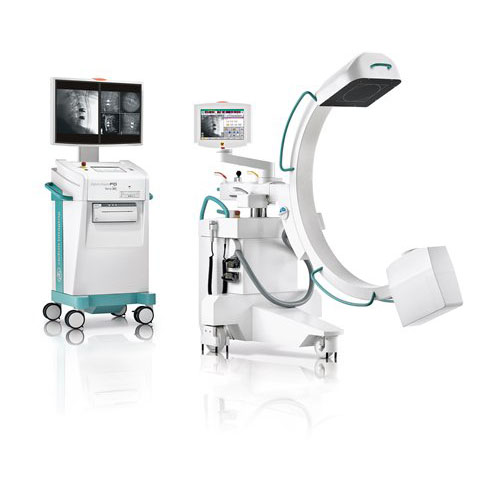

Ziehm Vision ² FD ofrece imágenes de alta calidad con exposición a dosis bajas en una huella de sólo 0,8 m ². Cuenta con un compacto Arco en C y monitor Cart con una interfaz de usuario intuitiva pantalla táctil, así como 2 19 «monitores de pantalla plana. Tiene una cámara CCD de alta resolución que detecta más de 4.000 sombras de gris. El sistema único de refrigeración líquida del generador Monoblock (enfriamiento activo avanzado) está especialmente diseñado para uso extendido en quirófanos, lo que hace que el Ziehm Vision ² sea ideal para una amplia gama de aplicaciones clínicas como cirugía general, Ortopedia y Traumatología.

  • Los monitores de 18 «TFT proporcionan la imagen brillante, de alto contraste con un ángulo de visión amplio.
  • Flujo de trabajo intuitivo con pantallas táctiles TFT sincronizadas en el Arci en  C y el carro del monitor.
  • Alta resolución gracias a una cámara CCD dinámica con tecnología 1 k × 1 k.
  • Fácil integración en redes existentes (con opción WLAN).
  • Enfriamiento activo para un rendimiento continuo durante largos y exigentes procedimientos.
  • Arco en C contra-balanceado para la colocación simplificada.

Especificaciones Ziehm Vision² FD

Soporte móvil del Arco en C

Dimensiones y mecánica

  • Recorrido vertical accionado por motor: 17 «[43 cm]
  • Recorrido horizontal accionado por motor: 9 «[22 cm]
  • Rotación orbital motor-conducida:-90 °/+ 45 °
  • Angulación: ± 225 °
  • Giratorio (panorámica): ± 10 °
  • Distancia del receptor de la foco-imagen: 40 «[111 cm]
  • Espacio libre vertical del C-brazo: 35 «[89,5 cm]
  • Profundidad del C-brazo: 27 «[68 cm]
  • Anchura: 32 ″ [80 cm]
  • Longitud: 63-72 «[160-182 cm]
  • Altura: 62-79 «[157.5-200.5 cm]
  • Frenos: palanca patentada de dirección y frenado, con movimiento paralelo del soporte móvil en todas las direcciones

X-Ray Generator

  • Tubo de radiografía: un ánodo inmóvil
  • Solo foco: 0,6 (IEC 336)
  • Max. contenido del calor del ánodo: 45 Khu/34 KJ
  • Max. disipación de calor del ánodo: 600 W
  • Tipo del generador: Monoblock
  • 20 kHz de alta frecuencia
  • controlado por microprocesador
  • Valores de funcionamiento: salida nominal (100 kV): 2.000 W
  • Salida máxima: 2.200 W
  • Fluoroscopia pulsada: gama del kilovoltio: 40-110 kilovoltios
  • gama del mA: 0.2-20 mA
  • anchura de pulso: 10-24 ms
  • pulso: 1, 2, 4, 8, 12,5, 25 pulsos/s
  • Radiografía digital (Snapshot): gama del kilovoltio: 40-110 kilovoltio
  • MA: hasta 20 mA
  • Filtrado: filtrado total: ≥ 4 mm al equivalente
  • Fluoroscopia pulsada salida: hasta 20 mA
  • Radiografía digital: hasta 20 mA
  • Capacidad de calor de la cubierta del tubo: accionado por el sistema de enfriamiento activo avanzado integrado y de gestión del calor
  • capacidad del calor del sistema de 5 millones Hu
  • disipación de calor continua de 400 W en funcionamiento clínico
  • Sistema de colimador dedicado pre-colimador para FPD
  • Rotación del colimador: ± 90 °
  • Colimador del diafragma: diámetro de 2-8 «[50-198 milímetros]
  • Colimador de ranura: 2-8 «[50-198 mm] de diámetro
  • Colimación virtual sin radiación

Sistema de detector de panel plano (sólo en FD Model)

  • Tipo: tecnología de diodo de silicio amorfo TFT
  • Scintillator: yoduro de cesio
  • Tamaño del campo: 8 x 8 «[19,8 x 19.8 cm]
  • Matriz del detector: 1024 x 1024 Pixeles; tamaño del pixel de 194 μm
  • Rango dinámico: 72 dB
  • Resolución del sistema: 2,4 LP/mm
  • Rejilla de la anti-dispersión: 70 Lines/cm; cociente 8:1 de la rejilla
  • Dispositivo de posicionamiento láser integrado en la carcasa del detector

Interfaz de usuario

  • Pantallas táctiles de TFT en el soporte del C-brazo y el carro del monitor: sincronizado; iconos intuitivos para un fácil uso; resolución: 640 x 480 pixeles; la interfaz de usuario multi-lingüe

Carro del monitor

Monitores

  • Monitores de pantalla plana Twin de alta resolución y alto brillo: tamaño de pantalla: 18,1 «(46 cm); resolución nativa: 1280 x 1024 píxeles; ángulo de visión (horizontal & vertical): 170 °; cociente del contraste: 600:1; Dimensiones: 16 x 13 x 3 «[41 x 34 x 7 cm]

3D Workstation (sólo para Ziehm VISION2 FD vario 3D)

  • Hardware: Intel Core 2
  • 2048 MB DDRAM
  • USB, CD/DVD (opción)
  • Ratón
  • Software: software de control para el movimiento isocéntrico variable
  • visualización 3D
  • Planos de la rebanada: axial, sagital, coronal
  • algoritmo de reconstrucción 3D FBP
  • tamaño de volumen 3D: 5 x 5 x 5 «[128 x 128 x 128 mm]
  • Resolución: 2563 voxel, 5123 voxel
  • Función gruesa del filtro de la rebanadaIso loop
  • Función de la medida: longitud, ángulo
  • Función de zoom
  • Función rebanadas paralelas

Procesamiento digital de imágenes

  • Funciones de procesamiento en tiempo real: Filtro recurrente: 4 niveles (de 16)
  • Filtro de la pila (‘última imagen Hold’): 5 niveles
  • Filtro de realce de borde: 5 niveles
  • Ventanas ventanas y paso
  • Rotación de imagen digital y revocación sin radiación
  • Inversión de escala de grises
  • Persianas digitales
  • Application-Oriented programas anatómicos: Huesos, corazón, Abdomen
  • Paciente suave, grande
  • Objeto detectado dosis Control (ODDC): Detección de movimiento automático/li >
  • Corrección automática de metal
  • Adquisición de la imagen: autoguardado
  • Lazo de la cinematografía con la auto-reproducción (opcional): almacenamiento de imágenes secuenciales y pantalla: 1, 2, 4, 8, 12.5, 25 fotogramas/s; Inicio, parada y reproducción controles de velocidad
  • DSA paquete (opcional): Resta en tiempo real de la DSA con la capacidad de volver a enmascarar
  • Secuencia de opacificación máxima MSA
  • Mapas de carretera RSA
  • Cambio píxel / landmarking
  • Funciones de medición digital (distancia/ángulo)
  • Funciones de postproceso: Realce de bordes: 5 niveles
  • Zoom: 3 niveles
  • Rotación de imagen
  • Sistema de ventanas
  • Inversión de escala de grises
  • Imagen de cultivo (persianas digitales)
  • Memoria digital: Capacidad de almacenamiento: imágenes de hasta 55.000; 400 análisis (volumen del voxel 2563); 200 exploraciones (volumen del voxel 5123)
  • Matriz de la memoria: 1024 x 1024 píxeles
  • Matriz de imagen: 1024 x 1024 píxeles
  • Procesamiento digital de imágenes: hasta 32 bits; convertidor A/d de 14 bits
  • Escala de grises: 1024 sombras de gris (10 bit)
  • Organización de los datos: Gestión de datos basada en el paciente con pantalla 16 imagen mosaico
  • Preinscripción vía DICOM Worklist
  • Entrada manual o registro de emergencia
  • Pantalla de dosis de Kerma en aire
  • Valor de Kerma en aire con la etiqueta a la imagen almacenada
