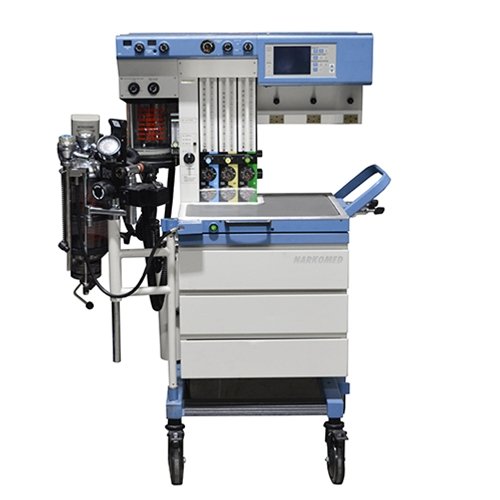

Drager Narkomed GS

Drager Narkomed GS Features

El Drager Narkomed GS está equipado con una sola pantalla de monitor que proporciona datos de volumen, presión y oxígeno. Todos los parámetros monitoreados y los mensajes de alarma se muestran en una pantalla brillante y fácil de leer. El sistema neumático puede administrar simultáneamente hasta cuatro gases y un agente anestésico (de una selección de hasta tres). El oxígeno y el óxido nitroso son estándar, mientras que el aire, el dióxido de carbono y el oxígeno-helio son gases opcionales. El gas se suministra al sistema a través de tuberías y cilindros. El sistema está equipado con tubos de flujo iluminados para una medición de suministro de gas precisa en condiciones de poca luz.

• Elección de vaporizadores 19.1.
• Ventilador electrónico.
• Narkomed GS incorpora lo último en electrónica, interfaces fáciles de usar y controles intuitivos.
• Proporciona simplicidad, calidad y valor.

Drager Narkomed GS Especificaciones

Dimensiones

• Altura: 53 1/4 «(135.3 cm)
• Ancho: 36 «(91.4 cm)
• Profundidad: 27 «(68,6 cm)
• Peso: 375 lbs (170 kg)

Fuente de alimentación

220 / 240 or 117 Voltages

Monitoreo de Oxígeno

• Rango: 10 – 100 vol%
• Resolución: 1 vol%
• Precisión: ± 3 vol%

Monitoreo de Presión de Aire

• Rango: -10 – 100 cm H2O
• Resolución: 1 vol%
• Precisión: ± 3 cm H2O o ± 10% de lectura, cualquiera que sea mayor.

Monitoreo de Volumen Tidal

• Rango: 0.2 – 50 I
• Resolución: 0.1 I
• Precisión: 0.1% o 0.1 I, lo que sea mayor.

Ventilator

• Frecuencia: 1-99
• Relación I: E: 4: 1 – 1: 4.5
• Inspiratorio:
  • Flujo: 10 – 100 I / min
  • Tidal Vol: 50-1500 ml

Más características

• Cuatro opciones de visualización con controles de monitor integrados: pantalla de video en color de alta resolución de 15 «o 17» y pantalla LCD en color de panel plano de 10.4 «o 15».
• Pantalla de CRT de color de 17 «.
• Diseño y colores de visualización configurables por el usuario.
• Soporte para hasta 8 formas de onda en la pantalla.
• Soporte para pantalla de usuario segunda y tercera configurable con información numérica y de forma de onda diferente.
• Sistema de alarma dedicado a la anestesia.
• Pantalla de alarmas y página de ajuste.
• Mini tendencias gráficas de 10 minutos referenciadas para establecer límites de alarma.
• Función de límites de alarma automática.
• Seis modos configurables por el usuario y modo de derivación cardíaca especial.
• Tendencias numéricas y gráficas de 24 horas.
• Capacidad de pantalla dividida para mostrar ST, ciclo de espirometría, EEG, EP o mini tendencias permanentemente.
• Cuatro páginas de tendencias gráficas configurables por el usuario.
• Cursor de tendencia en tendencias gráficas y numéricas.
• Instantáneas de forma de onda para almacenar y recuperar muestras de forma de onda.
• Función de ayuda.
• Ayuda en línea para funciones de menú.
• Abrir arquitectura de software y hardware.
• Fácil inserción / extracción de módulos de parámetros enchufables sin interrumpir otras monitorizaciones.
• Interfaz de usuario orientada a la anestesia.
• Análisis opcional de arritmia extendida.
• Conector para la solución de interfaz de dispositivo Datex-Ohmeda S / 5 .
• Barra de comandos específicos de anestesia para un acceso intuitivo a las funciones de monitorización.
• La barra de comandos extraíble acerca los controles del monitor al usuario.
• Marco con ranuras de módulos adicionales.
• Mueve los cables del paciente cerca del paciente.
• Un cable conecta el marco de extensión a la unidad central del monitor de anestesia s / 5.
• Reduce el desorden de cables del paciente.
• Se monta en cualquier poste vertical u horizontal.

Monitor

• Tamaño de pantalla: 21.1 en diagonal.
• Tipo de pantalla: color de matriz activa TFT LCD.
• Resolución de pantalla: resolución SVGA, 800 x 600.
• Número de trazas: hasta 8.
• Diseño y colores de pantalla: configurable por el usuario. Tarjeta de comando integrada con teclas de función directa, teclas de menú y ComWheelª para selecciones y ajustes en los menús.

Marco

• Capacidad del módulo: 2 + 2 ranuras para módulos.
• Conexiones de E / S: salida en serie de la computadora RS-232. 2 salidas analógicas. Conector de teclado externo.
• Opción de red: Compatible con Datex-Ohmeda Network para la comunicación de monitor a monitor y visualización centralizada.
• Opción de red y MemCard: activa MemCards para transferir los datos de tendencia de los signos vitales del paciente.
• Impresión: capacidades de impresión láser con impresora en serie compatible con el lenguaje PCL5 (convertidor en red y en serie / paralelo).
• Opción de grabadora: grabadora de matriz térmica incorporada de tres canales.
• Opciones de montaje: soporte de cama, soporte de pared y soporte de rodillo.

Fuente de alimentación

• Rango de voltaje nominal y frecuencias: 100 a 240v ± 10%, 50/60 Hz.
• Consumo de energía máximo: 140 VA.
• Clase de protección: Clase I.
• Conexión a tierra: grado hospitalario.

Bateria

• Tipo: batería de NiMH incorporada. (2 piezas)
• Capacidad: hasta 1.5 h típico con carga completa a 23 ° C.
• Recarga: cuando está conectado a la red eléctrica.
• Tiempo de carga: 10 horas hasta la capacidad máxima.
• Alarma de operación de la batería.
• Indicador: muestra barra de bateria en pantalla.

Tendencias

• Gráfica: todos los parámetros, tiempos seleccionables desde 30 min hasta 72 h.
• Numérico: parámetros medidos continuamente muestreados cada 5 minutos, valores NIBP y PCWP actualizados después de cada medición. Además, el marcador activa la actualización de tendencias numéricas.
• Cursor de tendencia: en tendencias gráficas y numéricas.

Alarmas

• Sistema de alarma clasificado en tres categorías según la prioridad en cuidados intensivos; color y tono de audio codificados. Pantalla central de alarmas y página de ajuste. Mini tendencias gráficas de 10 min referenciadas para establecer límites de alarma.
