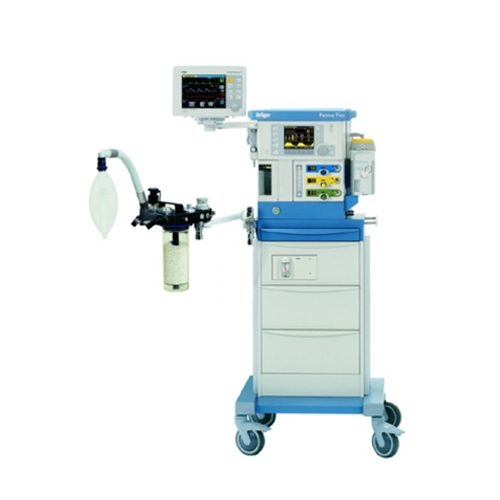

Drager Fabius Tiro

Dräger Fabius Tiro Features

• Proporciona ventilación de alta calidad en espacios pequeños.
• Diseño compacto sin tener que comprometer funciones o la flexibilidad.
• Carro altamente maniobrable.
• Interfaz de usuario Dräger estandarizada para una operación fácil e intuitiva.
• Todos los modos de ventilación principales.
• Pantalla de alto contraste.
• CLIC absorber compatible.
• Funciones de seguridad inteligentes para una mejor protección del paciente.

Dräger Fabius Tiro Especificaciones

Dimensiones

• Versión del carro sin COSY: Aprox. 22.8 × 53.6 × 24.7 in (57.9 × 136.1 × 62.7 cm)
• Versión del carrito (COSY incluido): Aprox. 30.5 × 53.6 × 33.0 in (77.2 × 136.1 × 83.8 cm)
• Versión de pared (incluye soporte de montaje y COZY): Aprox. 28.4 × 21.9 × 30.5 in (72.1 × 55.6 × 77.5 cm)

Peso y carga

• Carro Fabius Tiro (COZY incluido) sin cilindros suplementarios y vaporizadores: 256 lb (116 kg)
• Soporte de pared (incluye soporte de montaje): 105.5 lb (47.8 kg)

Energía y batería de respaldo

• Entrada de energía: 100 a 240 VCA, 50/60 Hz, 70 VA
• Tiempo de operación con baterías completamente cargadas: mínimo 45 minutos (hasta 120 minutos)

Módulo de suministro de gas de anestesia

• Rango de indicadores de flujo de gas fresco: 0.00 a 12.0 l / min
• Medidor de flujo de gas fresco total: de 0 a 10 l / min, calibrado con 50% de O2 y 50% de mezcla de N2O
• Descarga de O2: a 87 psi (6 bar): máx. 75 l / min; a 41 psi (2.8 bar): mín. 25l / min)
• Montaje de vaporizador: solo Dräger o Selectatec®; soporte de estacionamiento opcional del vaporizador de reserva

General

• Ventilador E-vent®: controlado electrónicamente, impulsado eléctricamente
• Modos de funcionamiento: estándar; Manual / espontáneo, control de volumen (VC), opción: control de presión (PC), opción: soporte de presión (PS), opción: control de volumen sincronizado, ventilación con PS (SIMV / PS)
• Descarga de O2: a 87 psi (6 bar): máx. 75 l / min; a 41 psi (2.8 bar): mín. 25l / min)
• Montaje de vaporizador: solo Dräger o Selectatec®; soporte de estacionamiento opcional del vaporizador de reserva

Control de entrada

• Frecuencia de respiración (frecuencia): de 4 a 60 lpm
• Presión espiratoria final positiva (PEEP): 0 a 20 cm H2O
• Proporción de inspiración / expiración (Ti: Te): 4: 1 a 1: 4
• Límite de presión (Pmax): 15 a 70 cm H2O
• Volumen tidal (Vt): 20 a 1.400 ml en control de volumen; De 20 a 1.100 ml en SIMV / PS
• pausa de inspiración (Tip: Ti): 0 a 50%
• Tiempo inspiratorio SIMV: 0.3 a 4.0 segundos
• Presión inspiratoria (Pinsp): PEEP +5 a 65 cm H2O
• Flujo inspiratorio (InspFlow): 10 a 75 l / min en control de volumen y presión; 10 a 85 l / min en soporte de presión
• Nivel de soporte de presión (PPS): PEEP +3 a 20 cm H2O
• Min. Frecuencia para la ventilación de apnea (frecuencia mínima): 3 a 20 lpm y «OFF»
• Nivel de activación: 2 a 15 l / min
• Funciones de seguridad integradas: el controlador de relación de oxígeno sensible (S-ORC) garantiza una concentración mínima de O2 del 23% en una mezcla de O2 / N2O. El N2O se corta si la válvula de gas fresco de O2 está cerrada o si el flujo de O2 es inferior a 0,2 l / min. Las indicaciones sonoras y visuales (LED rojo intermitente) se activan en caso de que la presión del O2 caiga por debajo de 20 psi (1,38 bar) ± 4 psi (0,27 bar). En caso de que falle la electricidad y la batería, es posible la ventilación manual, la entrega de gas y la entrega del agente. La válvula de alivio de presión positiva se abre a 75 ± 5 cm H2O. La válvula de alivio de presión negativa se abre a -8 ± 2 cm H2O.

Monitorización del ventilador

• Monitoreo continuo de la concentración inspiratoria de O2, frecuencia respiratoria, volumen respiratorio espiratorio, espiración, volumen minuto, presión pico de las vías respiratorias, PEEP y selección de presión media o meseta. Además, toda la información de flujo de gas nuevo se muestra como tubos de flujo virtual.
• Rango de volumen de minuto espiratorio: 0 a 99 l / min
• Pantalla de control: 6.5 in (16.5 cm); negro / ámbar (opción de modo de color)

Sistema de respiración

• Volumen de todo el sistema de respiración compacto: 1.7 l más bolsa
• Volumen de absolvedor de CO2: 1,5 l (estándar) [opción: absolvedor Dräger Sorb CLIC rellenado con 1,2 l de volumen]

Gas Supply and Connection

• Suministro de gas: O2, N2O y aire
• Yugos de cilindro: yugos de suspensión indizados con pasador de O2 y N2O

Más Información

• Interfaz de comunicación: 1 × RS232 (estándar) [RS232 adicional opcional]
• Protocolos: Vitalink y Medibus
• Datos disponibles para la exportación: todas las alarmas, presión, O2, volumen y datos de flujo de gas nuevo, configuraciones de ventilación, curva de flujo y curva de presión
• Superficies de escritura: bandeja extraíble (estándar)

Accesorios adicionales: Sistema de barrido de gases anestésicos (AGSS), unidad de succión endotraqueal y tubo de flujo de O2 integrado
