Descripción

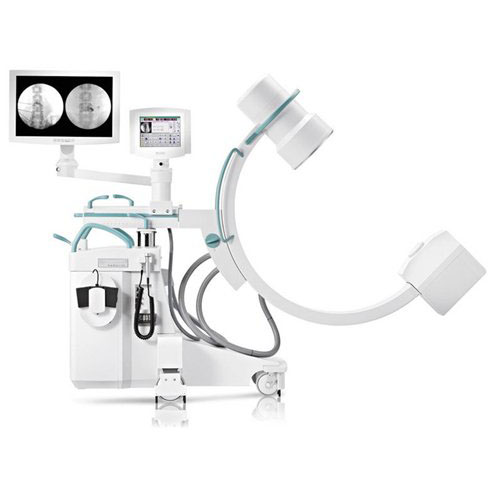

Características  del Arco en C Ziehm Solo

Ziehm Solo es la primera opción para salas de operaciones pequeñas. El Arco en C consta de un compacto y versátil, monitor de tamaño completo e intuitivo interfaz de usuario de pantalla táctil. Todas las funciones necesarias para una adquisición, procesamiento y archiving óptimos de imágenes se integran en el C-arm. Ziehm Solo ofrece un rendimiento óptimo de fluoroscopia al administrar el dolor, la ortopedia y la litotricia. Las opciones versátiles de la visión tales como la estación separada de la visión de Ziehm permiten al médico configurar la unidad según requisitos individuales. Una variedad de opciones que Ziehm solo se configure a las necesidades de la aplicación que se utilizará.

  • Diseño de un solo componente con un monitor de tamaño completo montado en el C-brazo
  • Colocación simple alrededor del paciente y de la tabla debido al grande de Ziehm solo
  • Espacio libre del C-brazo, profundidad, y rotación orbital 135 ° y 45 grados de sobreexploración
  • Rendimiento avanzado con tecnología de imágenes de última generación
  • Imágenes rápidas y sencillas para ortopedia, manejo del dolor y aplicaciones quirúrgicas generales
  • Capacidades versátiles de la visión-estación de la visión de Ziehm o techo-monitores suspendidos (ambos opcionales)

Especificaciones Ziehm Solo

Dimensiones

  • Recorridos verticales accionados por motor: 16, 5 [42 cm]
  • Recorrido horizontal: 9 [22 cm]
  • Rotación orbital:-90/+ 45 (9 [23 cm] I.I.)
  • Angulación: 225
  • Giratorio (panorámica): 10
  • Distancia del receptor de la fuente-imagen: 38 [97 cm]
  • Espacio libre vertical del C-brazo: 30 [76 cm]
  • Profundidad del C-brazo: 27 [68 cm]
  • Anchura: 32 [80 cm]
  • Longitud: 68-76,7 [173 cm – 195 cm]
  • Altura: 69,7-86,6 [177 cm – 220 cm]
  • Peso: 683 lbs [310 kg]

Generador de Rayos X

  • Tubo de radiografía: un ánodo inmóvil
  • Solo foco: 0,6 (IEC 336)
  • Max. contenido del calor del ánodo: 48 Khu/34 KJ
  • Max. disipación de calor del ánodo: 600 W
  • Tipo del generador: Monoblock
  • 20 kHz de alta frecuencia
  • Controlado por microprocesador
  • Salida nominal (100 kV): 1.000 W
  • Salida máxima: 2.000 W

Sistema del Colimador

  • Rotación del colimador: 90
  • Colimador iris: 9 [23 cm] I.I.: 2-9 [50 mm-230 mm] de diámetro
  • Colimador de ranura: 9 [23 cm] I.I.: 2-9 [50 mm-230 mm] de diámetro
  • Colimación virtual sin radiación

Valores Operativos

  • Fluoroscopia pulsada continuamente
  • gama del kilovoltio: 40-110 kilovoltio 40-120 kilovoltio (opción de la fábrica)
  • gama del mA: 0.2-10 mA 0.2-20 mA (opción de la fábrica)
  • Anchura de pulso: 10 -30 ms
  • Pulso: 1, 2, 5, 10, 15, 30 pulsos/s
  • Radiografía digital (Snapshot): gama del kilovoltio: 40-110 kilovoltio
  • MA: hasta 20 mA
  • Radiografía (opción):
  • gama del kilovoltio: 40-110 kV 40-120 kV (opción de la fábrica)
  • MA: hasta 20 mA filtrado total filtrado: ≥ 3,9 mm al, incluyendo 0,1 mm Cu

Salida

  • Fluoroscopia pulsada: hasta 10 mA hasta 20 mA (opción de la fábrica)
  • Radiografía digital (Snapshot): hasta 20 mA
  • Capacidad de calor de la cubierta del tubo: accionado por el sistema de gestión avanzado integrado del calor
  • capacidad del calor del sistema de 1.140.000 Hu
  • tarifa de enfriamiento 32 Khu/min

Cámara de vídeo digital (alto contraste, no entrelazado)

  • Píxeles activos: 1.048.576
  • Matriz de la cámara: 1.024 x 1.024 pixeles
  • La anchura de banda de la señal video: 20 megaciclos
  • La anchura de banda del amplificador video: 50 megaciclos
  • Relación señal/ruido: 68 dB
  • Control: ADR/AVR

Interfaz de usuario

  • Ziehm Vision Center TFT con pantalla táctil en el soporte del Arco en C y el carro del monitor

Redes

  • Ziehm NetPort (opción): DICOM 3,0
  • interfaz (conexión RJ45 o WLAN) para la integración de la red digital
  • Modo de captura principal
  • Clases DICOM disponibles:
  • Clase de almacenamiento incl. multiframe
  • compromiso de capacidad y almacenamiento
  • Print clase
  • Clase media
  • Clase Worklist incl. modalidad
  • Paso realizado del procedimiento (MPPS)
  • Query clase
  • Recuperar clase
