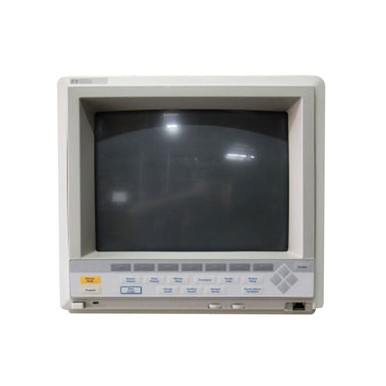

Características del Philips HP Merlin
Las pantallas de visualización de 14 pulgadas pueden ser monocromo o color y pueden mostrar hasta 8 formas de onda simultáneamente. «Merlin» se refiere a ambos modelos 1175A y 1176A.
El Philips HP Merlin puede configurarse para medir ECG, respiración, NIBP, presión sanguínea invasiva, SpO2, salida cardiaca, temperatura, CO2 de marea final o grabadora (impresora).
Especificaciones del Philips HP Merlin
- Monitor multi-parámetro
- 14 pantalla
- Hasta 8 formas de onda simultáneas.
- Remodelación profesional
- Red
- Modular
- Impresora/grabadora
Parámetros
- ECG
- Respiración
- NIBP
- Presión sanguínea invasiva
- Sp02
- Salida cardiaca
- Fin de la marea CO2
- Temperatura
Descripción física
El sistema puede ser desmontado físicamente para dejar varios componentes importantes. Los componentes principales son:
- Módulo de la computadora: Esto incluye la cubierta externa, la placa traseras, el convertidor de DC-DC, y todas las tarjetas de función asociadas. Esto también puede tener un rack de módulo plug-in integral.
- Pantalla principal del ordenador: monitor monocromo o color de 14 pulgadas con la fuente de alimentación del sistema, un teclado integrado y un teclado remoto opcional.
- Pantalla remota: puede ser un monitor monocromo o de color de 14 pulgadas o un monitor de color más grande.
- Módulos enchufables: son los módulos utilizados para la adquisición de los parámetros del paciente (módulo de parámetros) y la visualización de datos desde dispositivos externos (módulo VueLink). También está disponible un módulo de grabadora para proporcionar documentación de los signos vitales de un paciente y los datos de oleaje. Todos estos están ubicados en los racks del módulo.
- Racks de módulos: se pueden usar hasta cuatro racks de módulos con una sola tarjeta intercarada de rack. Un rack puede ser integral, situado en la parte frontal del módulo de la computadora, y los bastidores satélite se pueden colocar de alguna manera de los polos. Cada estante del módulo puede sostener hasta 6 (el estante del satélite de M1276A) o 8 módulos enchufables de la solo-anchura del estante del satélite de M1041A.
Tamaño y peso del módulo de la computadora
- Tamaño (incluyendo los pies): 5,2 (H) × 14,6 (W) × 17,8 (D) × 19,3 pulgadas (156 × 370 × 451 mm – 491 mm con los módulos enchufables cabidos)
- Peso: 25,4 lbs (11,5 kg) con un panel frontal en blanco. 26,5 lbs (12 kilogramos) con un estante integral cabido pero ningunos módulos enchufables.
Tamaños y pesos del monitor
- Tamaño monocromo de M1092A: • tamaño: 13,5 (H) × 14,6 (W) × 17,8 (D) pulgadas (342 × 370 × 451 milímetro)
- Peso: 26 lbs (12 kilogramos)
- Tamaño de la exhibición del color de M1094A: • tamaño: 13,5 (H) × 14,6 (W) × 17,8 (D) pulgadas (342 × 370 × 451 milímetro)
- Peso: 42 lbs (19 kilogramos)
- Tamaño de la exhibición del color de M1094B: • tamaño: 13,5 (H) × 14,6 (W) × 17,8 (D) pulgadas (342 × 370 × 451 milímetro)
- Peso: 43 lbs (19,5 kg)
