GE Corometrics 259 CX
El GE Corometrics 259 CX es un sistema de supervisión maternal/fetal antepartum/intraparto completo que incluye características innovadoras que ayudan a los médicos a ofrecer una experiencia de parto de alta calidad y una mayor atención al paciente. El 259 CX Corometrics supervisa la actividad uterina y fetal incluyendo ritmo cardíaco fetal y ha realzado características maternas de la supervisión incluyendo temperatura, la saturación del oxígeno, el ECO, y la presión arterial no invasor. El 259 CX proporciona una supervisión perinatal comprensiva y la flexibilidad y la conveniencia que le dan el acceso inmediato a la información detallada que usted necesita durante trabajo y entrega. Tener esa información fácilmente disponible le ayuda a proporcionar una experiencia de nacimiento postulante para la madre y el bebé.

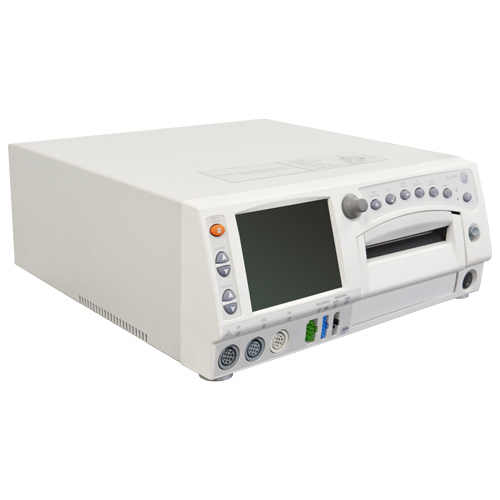

El Corometrics 259 CX es un dispositivo médico para supervisar parámetros maternales/fetales. Este monitor está equipado con una pantalla LCD a color que proporciona una visualización simultánea de los parámetros fetales y maternales más las formas de onda maternas. En el lado derecho de la parte frontal de la unidad está la grabadora. La grabadora imprime tendencias continuas y datos alfanuméricos en un gráfico de tiras. El sistema es compatible con los sistemas de información clínica perinatal de centricidad y otros sistemas de información para optimizar, capturar y archivar los datos de los pacientes. El 259 CX apoya dos canales fetales del ritmo cardíaco (FHR), la actividad uterina (toco o IUP), la presión arterial no invasor maternal (NIBP), la oximetría de pulso maternal (MSpO2), el ECG fetal (FECG), y el ECG maternal (MECG).
En la parte posterior de la unidad, hay muchos puertos de datos para introducir y outmeter datos y energía. Usted tiene un conectador de la telemetría, conectador de la entrada de datos, sistema de llamada de la enfermera, conectador central de los sistemas, conectador externo del VGA, conectores de comunicación, conectador del ECG hacia fuera, conectador acústico fetal del estimulador, conectador alejado del marcador del acontecimiento, y Módulo.
Al encender el monitor fetal Corometrics 259 CX, la unidad realiza automáticamente una serie de pruebas para verificar la integridad de la memoria del sistema, el procesador y los niveles de voltaje antes de permitir que el monitor ingrese en un modo de operación normal. El módulo de oximetría de pulso también se prueba y se calibra automáticamente al encenderse, o cuando se restablece la unidad.
- Presión arterial materna
- Temperatura materna
- Niveles de oxígeno maternal
- MECG
- Perinatal de centricidad (PCN)
- Interfaz de telemetría)
- Smart BP
- Llaves retro iluminadas
- Pantalla regulable
- Tecnología del ultrasonido 9-Cristal
- Teclas de atajo de un solo toque
Dimensiones
- Altura: 6,7 ″ (17 cm)
- Anchura: 16,7 ″ (42,4 cm)
- Profundidad: 17,5 ″ (44,4 cm)
- Peso: 22 lbs (10.9 kg)
Consumo de energía
- Voltaje de línea nominal: 100 VAC, 120 VAC, 220 VAC, 230 VAC, 240 VCA
- Frecuencia de la línea: 50/60Hz
- Consumo de energía: 100 w, 100 w, 0,4 a, 0,4 a
- Salida del chasis: <300 μA
Información ambiental
Operativo
- Temperatura ambiente: 50 ° f a 104 ° f (10 ° c a 40 ° c)
- Humedad relativa: 10% a 95%, sin condensación
- Presión atmosférica: 700 – 1060 mbar (525 – 795 mmHg))
Storage
- Temperatura ambiente: 14 ° f a 131 ° f (– 10 ° c a 55 ° c)
- Humedad relativa: 0% a 95%, sin condensación
- Presión atmosférica: 700 – 1060 mbar (525 – 795 mmHg))
Grabadora
- Velocidad: 1, 2, y 3 cm/min
- Exactitud de la velocidad: ± 1%
FECG
- Técnica: pico de detección, Beat-a-Beat cardiotachometer
- Ritmo cardíaco que cuenta rabia: 30-240 BPM
- Resolución del ritmo cardíaco: ± 1 BPM
- Eliminación de artefactos: seleccionable, rechazo de artefactos BPM ± 25
- Rango de señal de entrada contable: 15 μV a 2 mV pico a pico
- Tolerancia de tensión offset (diferencial): ± 300 cc máximo
- Voltaje común máximo del modo: 20 V pico-a-pico
- Ancho de banda del preamplificador: 1 – 90 Hz
- Rechazo de modo común: • equilibrado: > 120 dB a la frecuencia de la red, con un cable del paciente
- Desequilibrado 5KΩ RA o la: > 110 dB a la frecuencia de la red
- Entrada ruido equivalente: < 10 μV pico a pico • impedancia de entrada: • diferencial: > 10 MΩ
- Modo común: > 20 MΩ
- Rechazo de frecuencia de la red: > 40 dB
- Corriente de la salida: < 10 μA en 100-240 VAC, aislado eléctricamente • aislamiento, principal-a-paciente: > 4 kVAC
Modo del ultrasonido
- Técnica: Doppler pulsado con procesamiento de auto correlación
- Tipo del transductor: 9-Cristal
- Frecuencia de repetición de pulso: • modo de ultrasonido único: 4 kHz
- Modo dual del ultrasonido: 2 kilociclos
- Duración del pulso: 92 μs
- Frecuencia del transmisor: 1,151 MHz
- Intensidad media temporal espacial-máxima: Ispta < 10 mW/cm2
- Intensidad media temporal media-espacial: Isata < 5 mW/cm2
- Área de la viga focal 20 dB: 16,6 cm2, en una gama = 7 cm
- Intensidad máxima instantánea: 1,8 MW/cm2
- Presión acústica pico-negativa: p < 10,0 kPa
- Rango de conteo de ritmo cardíaco: 50 – 210 BPM
- Corriente de fuga: < 100 μA at 100-240 VAC, aislada por el transductor
Modo de actividad uterina
Tocotransducer
- Gama (típica): 0 – 100 mmHg (0 – 13.3 kPa)
- Resolución: 1 mmHg (0,13 kPa)
- Anchura de banda: c.c. a 0,5 hertzios
- Voltaje de la excitación: • desviación de la temperatura del ajuste cero: < 0,1 mmHg/° c (0,013 kPa/° c), excepto el transductor
- Corriente de la salida: < 100 μA en 100-240 VAC, aislado eléctricamente
MECG
-
- Técnica: pico de detección, Beat-a-Beat cardiotachometer
- Tipo de electrodo maternal de ECG: Medtronic 1700-003 o equivalente
- Plomos disponibles: I, II, y III
- Rango de conteo de ritmo cardíaco: 30 – 240 BPM
- Resolución del ritmo cardíaco: ± 1 BPM
- Tarifa de la actualización del ritmo cardíaco: > 1 actualización por segundo
- Rango de señal de entrada contable: 0,5 mV a 5 mV pico a pico
- Deriva de línea de fondo: < 0,5 mV RTI
- Alto rechazo de la onda T: 0,8 x amplitud de QRS
- Tiempo de respuesta del medidor de ritmo cardíaco: • 80 – 120 aumento del paso de BPM: < 2 seconds
- Disminución de pasos de 80 – 40 BPM: < 3 segundos
- Tiempo de la alarma para la taquicardia 80-200 BPM: < 10 segundos (límite de alarma alto en 100 BPM)
- Tolerancia de tensión offset (diferencial): ± 300 cc máximo
- Voltaje común máximo del modo: 20 V pico-a-pico
- Anchura de banda del preamplificador: 0,6 a 40 hertzios
- Rechazo de modo común: • equilibrado: > 80 dB a la frecuencia de la red, con un cable del paciente
- No balanceado 5K RA o la: > 50 dB a la frecuencia de la red
- Entrada ruido equivalente: impedancia de entrada: < 30 μV pico a pico • diferencial: > 2,5 MΩ
- Modo común: > 10 MΩ
- Rechazo de frecuencia de la red: > 40 dB
- Rechazo de frecuencia de la red: > 40 dB
- Corriente de la salida: < 10 μA en 100-240 VAC, con el cable, aislado eléctricamente • aislamiento, principal-a-paciente: > 4 kVAC
- Conduce apagado la detección: corriente de la c.c. < 0,1 μA
- Alarmas: • audio: alternando 1,5-segundos timbres
- Visual: parpadeo de la frecuencia cardíaca numérica o mensaje
- Límites: frecuencia cardíaca materna de alta y baja seleccionable por el usuario
- Tiempo de respuesta de la taquicardia: < 8 segundos
