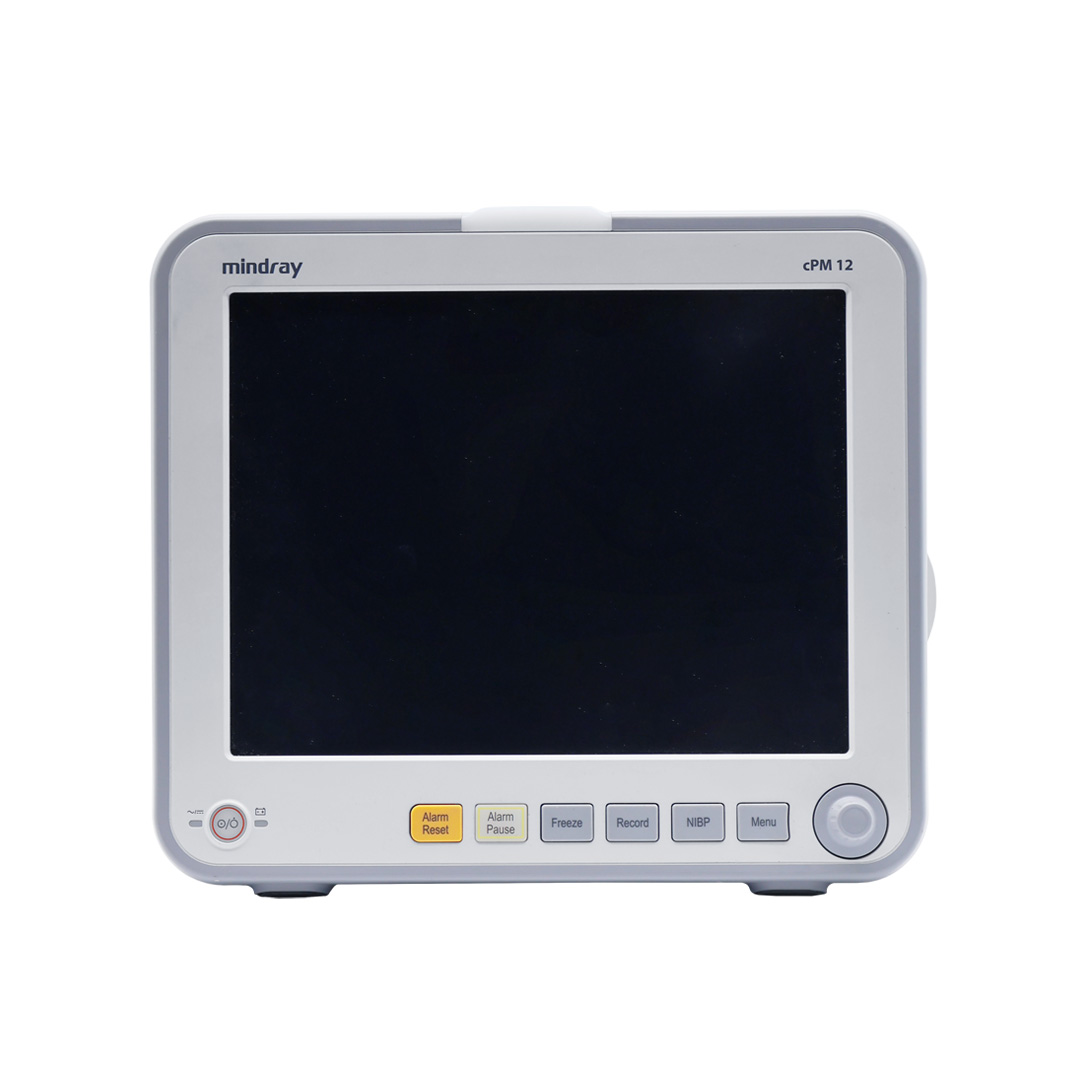

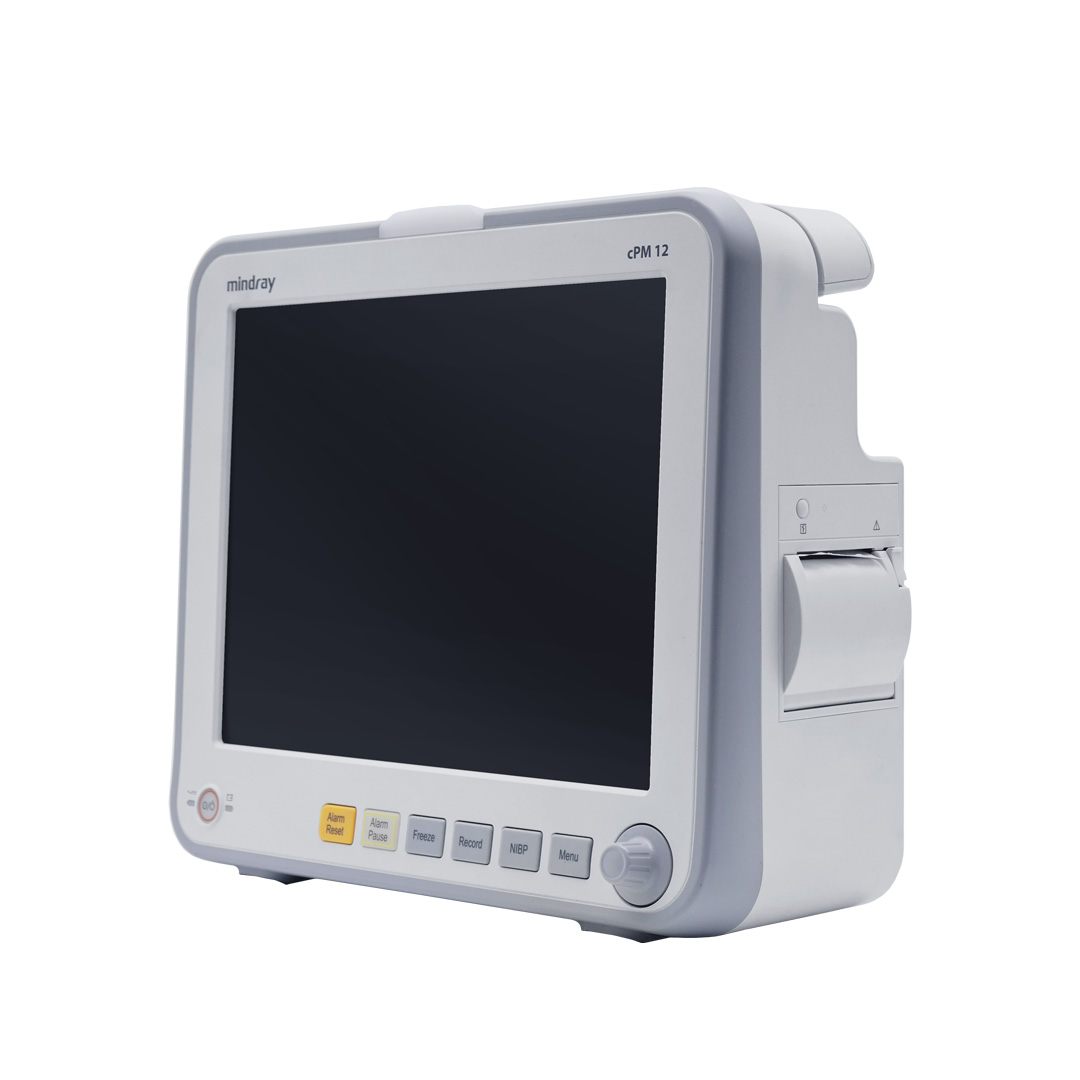

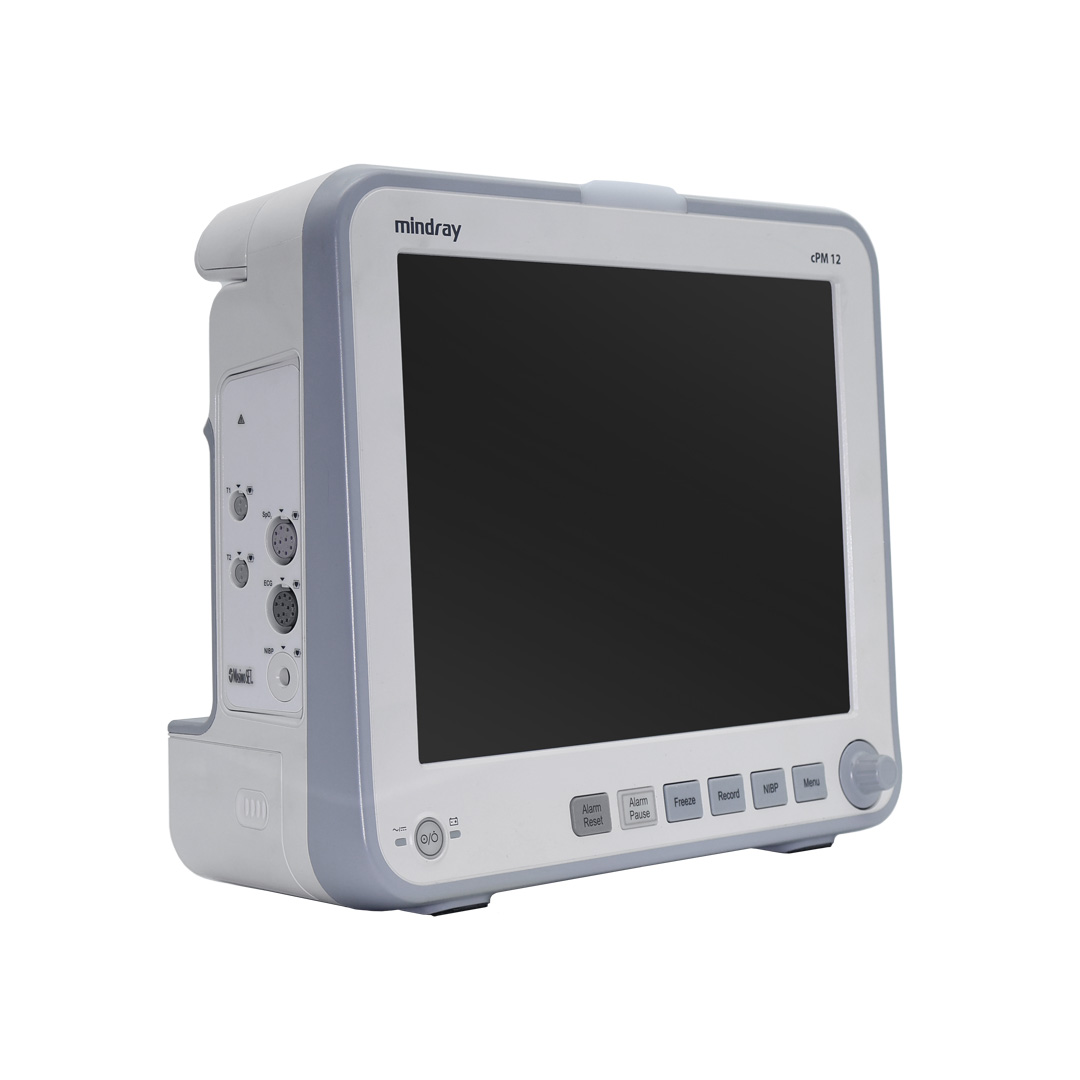

Mindray cPM 12

Especificaciones del Monitor Multiparámetros Mindray cPM 12

Dimensiones

• Altura: 27.4 cm (10.8 pulgadas)
• Ancho: 31.8 cm (12.6 pulgadas)
• Profundidad: 12.8 cm (5.1 pulgadas)
• Peso: 4.5 kg (10 libras)

Alimentación Eléctrica

• Voltaje de línea: 100 a 240 VCA (±10%)
• Corriente de entrada: 1.3 a 0.5 A
• Frecuencia: 50/60 Hz (±3 Hz)

Batería

• Tipo de batería: Ion-Litio recargable, 11.1 VCC, 4.5 Ah
• Tiempo de funcionamiento:
  • Una batería: ≥ 4 horas
  • Dos baterías: ≥ 8 horas
• Tiempo de carga:
  • ≤ 3 h al 90% y ≥ 4 h con el monitor apagado
  • ≤ 8 h al 90% y ≥ 12 h con el monitor encendido

Pantalla

• Tamaño de pantalla: 12.1 pulgadas
• Tipo de pantalla: LCD TFT a color
• Resolución: 800×600 píxeles

Registrador

• Método: Matriz de puntos térmicos
• Ancho del papel: 50 mm ±1 mm
• Velocidad del papel: 25 mm/s o 50 mm/s con una precisión de ±5%
• Número máximo de canales de formas de onda: 3

Interfaz del Monitor

• Alimentación: 1 conector de entrada de alimentación CA
• Red cableada: 1 conector RJ45, 100 Base-TX, IEEE 802.3
• USB: 2 conectores, USB 2.0
• Terminal de conexión equipotencial a tierra: 1
• Conector multifuncional: 1
• Conector VGA: 1

Almacenamiento de datos

• Tendencias: 120 horas a una resolución de 1 min
• Tendencias de longitud media: 4 horas a una resolución de 5 s
• Mini tendencias: 1 hora a una resolución de 1 s
• Alarmas de parámetros: 100 alarmas y eventos manuales, con formas de onda relacionadas. La longitud de grabación de la forma de onda puede ser de 8 s, 16 s o 32 s.
• Eventos de arritmia: 100 eventos con formas de onda y parámetros relacionados. La longitud de grabación puede ser de 8 s, 16 s o 32 s.
• Mediciones de NIBP: 1000 registros
• Formas de onda de divulgación completa: Máximo 48 horas (dependiendo del número y tipo de formas de onda almacenadas)

ECG

• Normas: Cumple con los estándares EC11, EC13, EN60601-2-27/IEC60601-2-27 e IEC60601-2-25
• Conjunto de derivaciones
  • 3 derivaciones: I, II, III
  • 5 derivaciones: I, II, III, aVR, aVL, aVF, V
• Estándar de ECG: AHA, IEC
• Sensibilidad de la pantalla
  • 1.25 mm/mV (X0.125), 2.5 mm/mV (X0.25), 5 mm/mV (X0.5), 10 mm/mV (X1), 20 mm/mV (X2), 40 mm/mV (X4)
  • Precisión: ±5%
• Velocidad de barrido
  • 6.25 mm/s, 12.5 mm/s, 25 mm/s, 50 mm/s,
  • Precisión: ±10%
• Ancho de banda (-3dB)
  • Modo diagnóstico: 0.05 a 150 Hz
  • Modo de monitorización: 0.5 a 40 Hz
  • Modo quirúrgico: 1 a 20 Hz
• Relación de rechazo de modo común
  • Modo diagnóstico: >90 dB
  • Modo de monitorización: >105 dB
  • Modo quirúrgico: >105 dB
• Filtro de muesca: 50/60 Hz
• Impedancia de entrada diferencial: ≥5 MΩ
• Rango de señal de entrada: ±8 mV (valor pico a pico)
• Tolerancia de potencial de desfase de electrodo: ±500 mV
• Corriente de detección de desconexión del electrodo
  • Electrodo de medición: <0.1 μA
  • Electrodo de conducción: <1 μA
• Corriente de desfase de entrada
  • Electrodo de medición: ≤0.1 μA
  • Electrodo de conducción: ≤1 μA
• Tiempo de recuperación de línea base: <5 s (después de la desfibrilación)
• Corriente de fuga del paciente: <10 μA
• Señal de calibración
  • 1mV (valor pico a pico)
  • Precisión: ±5%
• Protección ESU
  • Modo de corte: 300 W
  • Modo de coagulación: 100 W
  • Tiempo de recuperación: ≤10 s
• Supresión de ruido ESU: En comparación con la línea base del ECG, el ruido del valor pico a pico ≤2 mV.

Pulso del Marcapasos

• Marcadores de pulso de marcapasos
  • Amplitud: ±2 a ±700 mV
  • Ancho: 0.1 a 2 ms
  • Tiempo de subida: 10 a 100 µs
• Rechazo de pulso de marcapasos
  • Amplitud: ±2 a ±700 mV
  • Ancho: 0.1 a 2 ms
  • Tiempo de subida: 10 a 100 µs
• Rechazo del detector de pulso de marcapasos de señales ECG rápidas: 10V/s RTI

Frecuencia Cardiaca

• Rango de medición
  • Neonatal: 15 a 350 lpm
  • Pediátrico: 15 a 350 lpm
  • Adulto: 15 a 300 lpm
• Resolución: 1 lpm
• Precisión: ±1 lpm o ±1%, lo que sea mayor
• Sensibilidad: 200μV (derivación II)
• Umbral mínimo de detección de QRS
  • Adulto y pediátrico: 0.16 a 0.48 mV
  • Neonatal: 0.12 a 0.40 mV
• Rango de medición
  • QT: 200 a 800 ms
  • QTc: 200 a 800 ms
  • QT-HR: 15 a 150 lpm para adulto, 15 a 180 lpm para pediátrico y neonatal
• Precisión: QT ± 30 ms
• Resolución
  • QT: 4 ms
  • QTc: 1 ms

RESP

• Técnica: Impedancia transtorácica
• Derivación: Las opciones son derivación I y II. La predeterminada es la derivación II
• Forma de onda de excitación de respiración: <300 µA RMS, 62.8 kHz (±10%)
• Rango de impedancia de línea base: 200 a 2500Ω (usando un cable
• ECG con resistencia de 1kΩ)
• Ancho de banda: 0.2 a 2.5 Hz (-3 dB)
• Velocidad de barrido
  • 6.25 mm/s, 12.5 mm/s o 25 mm/s
  • Precisión: ±10%
• Rango de medición
  • Adulto: 0 a 120 rpm
  • Pediátrico, neonatal: 0 a 150 rpm
  • Resolución: 1 rpm
• Precisión
  • 7 a 150 rpm: ±2 rpm o ±2%, lo que sea mayor
  • 0 a 6 rpm: No especificado
  • Tiempo de alarma de apnea: 10s, 15s, 20s, 25s, 30s, 35s, 40s

SPO2

• SpO2 Alto: (límite bajo + 2) a 100
• SpO2 Bajo
  • Masimo: Desat a (límite alto – 2)
  • Nellcor: Desat o 20 (el que sea mayor) a (límite alto – 2)
• Desat 0 a (límite alto – 2)

PR (Frecuencia de Pulso)

• PR Alto: (límite bajo + 2) a 300
• PR Bajo: 15 a (límite alto – 2)

NIBP (Presión Arterial No Invasiva)

• Técnica: Oscilometría
• Modos de operación: Manual, Automático y STAT
• Intervalos de repetición en modo automático: 1 min, 2 min, 2.5 min, 3 min, 5 min, 10 min, 15 min, 20 min, 30 min, 1 h, 1.5 h, 2 h, 3 h, 4 h, 8 h
• Tiempo de ciclo en modo STAT: 5 min
• Tiempo máximo de medición:
  • Adulto, pediátrico: 180 s
  • Neonatal: 90 s
• Rangos de medición (mmHg):
  • Sistólica; Adulto: 25 a 290
  • Sistólica; Pediátrico: 25 a 240
  • Sistólica; Neonatal: 25 a 140
  • Diastólica; Adulto: 25 a 290
  • Diastólica; Pediátrico: 25 a 240
  • Diastólica; Neonatal: 25 a 140
  • Media; Adulto: 25 a 290
  • Media; Pediátrico: 25 a 240
  • Media; Neonatal: 25 a 140
• Precisión
  • Error medio máximo: ±5 mmHg
  • Desviación estándar máxima: 8 mmHg
  • Resolución: 1 mmHg

TEMP (Temperatura)

• Técnica: Resistencia térmica
• Rango de medición: 0 a 50 °C (32 a 122 °F)
• Resolución: 0.1 °C
• Precisión: ±0.1 °C (sin sonda)
• Frecuencia de actualización: 1 s
• Tiempo mínimo para medición precisa:
  • Superficie corporal: <100 s
  • Cavidad corporal: <80 s

IBP (Presión Arterial Invasiva)

• Técnica: Medición invasiva directa
• Rango de medición: -50 a 300 mmHg
• Resolución: 1 mmHg
• Precisión: ±2% o ±1 mmHg, lo que sea mayor (sin sensor)
• Frecuencia de actualización: 1 s
• Rango de medición: 0% a 50%
• Transductor de presión:
  • Voltaje de excitación: 5 VCC, ±2%
  • Sensibilidad: 5 μV/V/mmHg
  • Rango de impedancia: 300 a 3000Ω

CO2

• Modo de medición: Corriente lateral, microstream, corriente principal
• Técnica: Absorción infrarroja

C.O. (Gasto Cardíaco)

• Método de medición: Método de termodilución
• Rango de medición:
  • C.O.: 0.1 a 20 L/min
  • TB: 23 a 43 °C
  • TI: 0 a 27 °C
• Resolución
  • C.O.: 0.1 L/min
  • TB, TI: 0.1 °C
• Precisión
  • C.O.: ±5% o ±0.1 L/min, lo que sea mayor
  • TB, TI: ±0.1 °C (sin sensor)
• Repetibilidad: C.O.: ±2% o ±0.1 L/min, lo que sea mayor
• Rango de alarma: TB: 23 a 43 °C

AG (Gases Anestésicos)

• Técnica: Absorción infrarroja
• Tiempo de calentamiento:
  • Modo de precisión Iso: ≤ 45 s
  • Modo de precisión completa: ≤ 10 min
• Flujo de muestreo
  • Adulto, pediátrico: 120, 150, 200 ml/min
  • Neonatal: 70, 90, 120 ml/min
• Precisión: ±10 ml/min o ±10%, lo que sea mayor
• Rango de medición:
  • CO2: 0 a 30%
  • O2: 0 a 100%
  • N2O: 0 a 100%
  • Des: 0 a 30%
  • Sev: 0 a 30%
  • Enf: 0 a 30%
  • Iso: 0 a 30%
  • Hal: 0 a 30%
  • awRR: 2 a 100 rpm
• Resolución
  • CO2: 1 mmHg
  • awRR: 1 rpm
